Kit Solaire 3000Wc DMEGC – Micro-onduleur Enphase – Pro

Contenu du kit

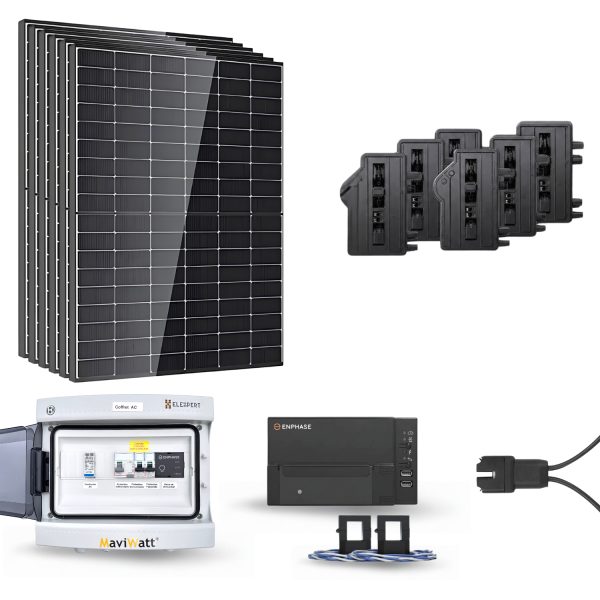

6 panneaux bifaciaux DMEGC 500Wc + 6 micro-onduleurs Enphase IQ8P + 1 passerelle Envoy-S (Standard ou Metered selon choix) + 1 coffret AC monophasé 4,5kVA avec Q-Relay Enphase et parafoudre Type 2 + 6 Q Câbles 1,3m Portrait IQ7/IQ8 + 1 embout de terminaison Q + 1 connecteur mâle + 1 connecteur femelle + 1 outil de déconnexion Enphase + 10m de câble H07RN-F 3G2,5mm² + 20m de câble de terre H07V-K 6mm² + 4 câbles de mise à la terre 6mm² sertis de 50cm + 6 fixations micro-onduleur ISY-PV

Kit solaire 3000Wc bifacial autoconsommation – Enphase IQ8P + DMEGC

Ce kit solaire 3000Wc pour réseau monophasé 230V associe 6 panneaux DMEGC bifaciaux N-Type de 500Wc à 6 micro-onduleurs Enphase IQ8P. Chaque panneau dispose de son propre MPPT afin d’optimiser sa production indépendamment des autres.

La passerelle Envoy-S, le coffret...

Contenu du kit

6 panneaux bifaciaux DMEGC 500Wc + 6 micro-onduleurs Enphase IQ8P + 1 passerelle Envoy-S (Standard ou Metered selon choix) + 1 coffret AC monophasé 4,5kVA avec Q-Relay Enphase et parafoudre Type 2 + 6 Q Câbles 1,3m Portrait IQ7/IQ8 + 1 embout de terminaison Q + 1 connecteur mâle + 1 connecteur femelle + 1 outil de déconnexion Enphase + 10m de câble H07RN-F 3G2,5mm² + 20m de câble de terre H07V-K 6mm² + 4 câbles de mise à la terre 6mm² sertis de 50cm + 6 fixations micro-onduleur ISY-PV

Kit solaire 3000Wc bifacial autoconsommation – Enphase IQ8P + DMEGC

Ce kit solaire 3000Wc pour réseau monophasé 230V associe 6 panneaux DMEGC bifaciaux N-Type de 500Wc à 6 micro-onduleurs Enphase IQ8P. Chaque panneau dispose de son propre MPPT afin d’optimiser sa production indépendamment des autres.

La passerelle Envoy-S, le coffret AC 4,5kVA avec Q-Relay, les fixations ISY-PV des micro-onduleurs et le câblage électrique sont inclus. Les structures de fixation des panneaux ne sont pas fournies.

Comment fonctionne le kit ?

• Les 6 panneaux bifaciaux valorisent le rayonnement reçu sur leurs faces avant et arrière.
• Chaque IQ8P convertit le courant continu d’un panneau en courant alternatif 230V.
• Les 6 MPPT indépendants limitent l’impact d’un ombrage sur le reste de l’installation.
• Les Q Câbles 1,3m Portrait assurent la liaison AC entre les micro-onduleurs.
• La passerelle Envoy-S permet le suivi de la production via Enphase Enlighten.

Panneaux DMEGC 500Wc bifaciaux

• Modèle : DM500M10RT-B60HBT
• Technologie : N-Type monocristallin bifacial verre/verre
• Puissance : 500Wc par panneau – 3000Wc au total
• Rendement : 22,6%
• Vmp / Imp : 36,87V / 13,56A
• Voc / Isc : 44,22V / 14,04A
• Dimensions : 1950 x 1134 x 30mm – 27,1kg
• Garantie produit : 25 ans
• Garantie linéaire : 30 ans, minimum 87,4% en 30e année

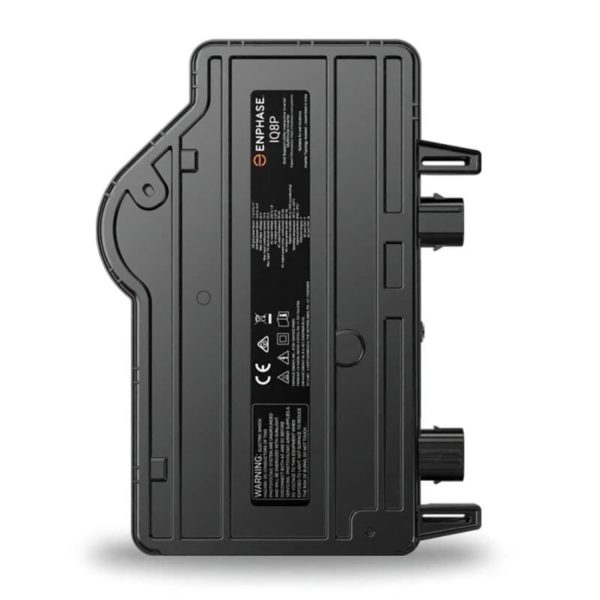

Micro-onduleurs Enphase IQ8P

• Quantité : 6 – 1 MPPT par panneau
• Puissance nominale : 475W chacun – 2850W au total
• Puissance apparente max. : 480VA par unité
• Puissance PV acceptée : jusqu’à 670W
• Plage MPPT : 36 à 55V – tension DC max. : 65V
• Courant d’entrée max. : 14A – Isc max. : 25A
• Rendement maximal : 97,34% – IP67
• Communication : CPL avec Envoy-S / IQ Gateway
• Garantie limitée : 25 ans avec passerelle connectée à Internet

Protection, supervision et câblage

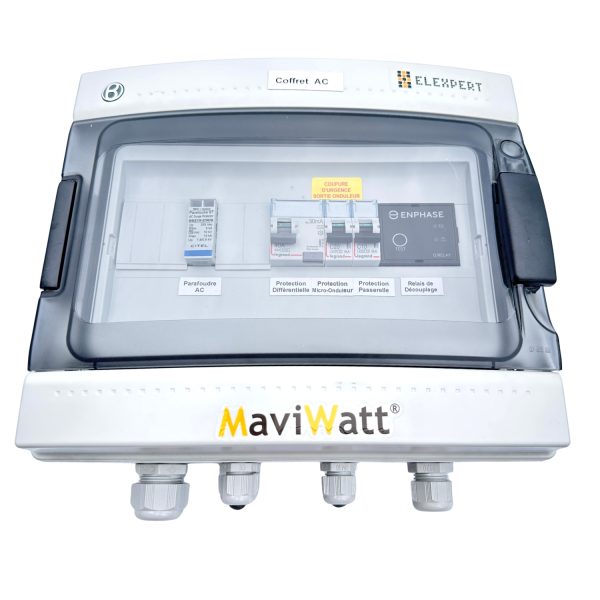

• Coffret AC 4,5kVA : Q-Relay Enphase, différentiel 40A 30mA Type A, disjoncteur 20A micro-onduleurs, disjoncteur 10A passerelle et parafoudre Type 2.

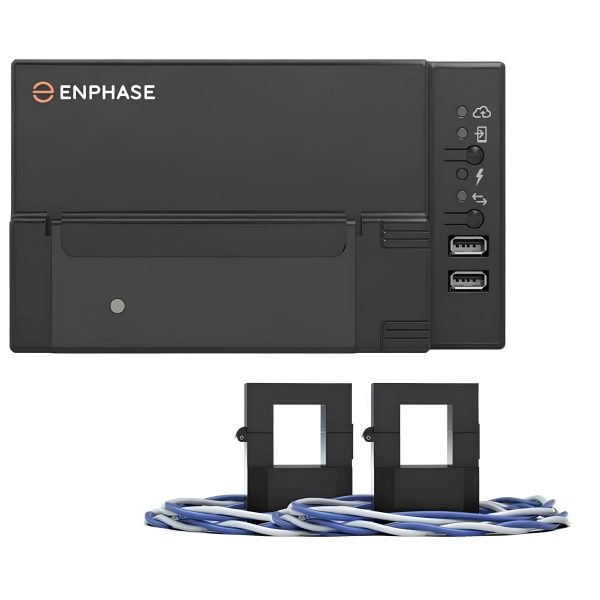

• Envoy-S : supervision et suivi de la production ; version Standard ou Metered selon configuration.
• 6 Q Câbles 1,3m Portrait + accessoires Enphase de raccordement et terminaison.
• 6 fixations ISY-PV pour maintenir les micro-onduleurs.
• 10m H07RN-F 3G2,5mm² pour la liaison AC + 20m H07V-K 6mm² pour la terre.
• 4 conducteurs de terre sertis 6mm² de 50cm.

Avantages du kit

• 3000Wc de puissance photovoltaïque bifaciale.
• Production optimisée panneau par panneau avec 6 MPPT indépendants.
• Suivi à distance via l’écosystème Enphase.
• Coffret AC 4,5kVA avec Q-Relay et protections intégrées.
• Solution évolutive pour l’autoconsommation résidentielle.

Installation et sécurité

• Installer les panneaux sur une structure compatible, non fournie.
• Fixer les micro-onduleurs avec les 6 supports ISY-PV inclus.
• Raccorder les IQ8P au coffret AC puis au tableau électrique.
• Réaliser une mise à la terre conforme et couper les alimentations avant toute intervention.

À savoir

Le kit est fourni avec des Q Câbles 1,3m pour une pose des panneaux en portrait. Pour une installation en paysage, commandez les Q Câbles 1,7m Paysage IQ7/IQ8 Enphase. Les structures de fixation des panneaux ne sont pas incluses. Les performances varient selon l’ensoleillement, l’orientation, l’inclinaison et l’ombrage.
