L’ISY-BOX d’extension est conçue pour agrandir facilement votre installation solaire après la pose de vos premiers panneaux avec une ISY-BOX de base carré orange. Spécialement adaptée aux toitures en tuiles mécaniques, cette solution permet d’ajouter 2 panneaux solaires supplémentaires en mode portrait sur une ligne existante.
Ce kit complet regroupe tous les éléments nécessaires à la fixation : rails supplémentaires, crochets réglables, vis et accessoires. Le système ISY-BOX simplifie l’installation photovoltaïque en proposant une solution prête à l’emploi, modulable et parfaitement organisée, évitant ainsi les oublis de pièces ou les erreurs lors de la pose.
Extension simple et évolutive
Permet d’ajouter 2 panneaux solaires...
Contenu du kit

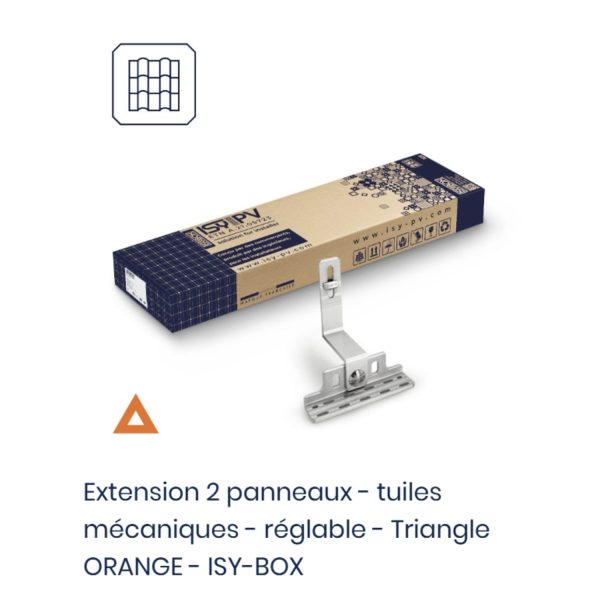

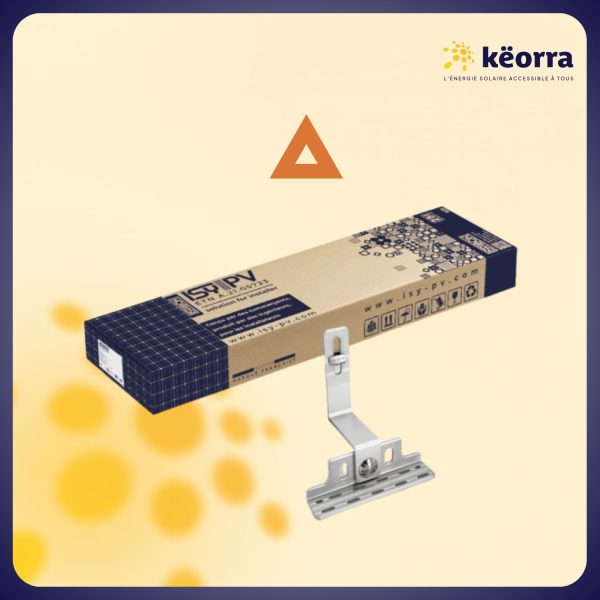

1 système de fixation solaire ISY-BOX d’extension (triangle orange) pour toiture en tuiles mécaniques – compatible avec l’ajout de 2 panneaux solaires
L’ISY-BOX d’extension est conçue pour agrandir facilement votre installation solaire après la pose de vos premiers panneaux avec une ISY-BOX de base carré orange. Spécialement adaptée aux toitures en tuiles mécaniques, cette solution permet d’ajouter 2 panneaux solaires supplémentaires en mode portrait sur une ligne existante.
Ce kit complet regroupe tous les éléments nécessaires à la fixation : rails supplémentaires, crochets réglables, vis et accessoires. Le système ISY-BOX simplifie l’installation photovoltaïque en proposant une solution prête à l’emploi, modulable et parfaitement organisée, évitant ainsi les oublis de pièces ou les erreurs lors de la pose.
Extension simple et évolutive
Permet d’ajouter 2 panneaux solaires sur une installation existante
Utilisable uniquement après l’installation d’une ISY-BOX de base
Système modulaire permettant d’agrandir progressivement votre installation photovoltaïque
Flexibilité et adaptabilité
Compatible avec la majorité des panneaux solaires standards
Installation sur toiture en tuiles mécaniques
Pose en mode portrait
Écrous inclus pour fixation de micro-onduleurs ou optimiseurs
Sécurité et durabilité
Certification ETN garantissant la conformité aux normes du secteur photovoltaïque
Respect des exigences du CSTB pour les installations sur toiture
Fixations testées pour résister aux vents forts, aux charges de neige et aux variations thermiques
Structure robuste assurant un maintien stable et durable des panneaux
Composition détaillée de l’ISY-BOX d’extension
4 x Rails Black 1200 mm 36.5x H50 mm V3 – ISY-PV
4 x Raccords de rail QCC V3 – ISY-PV
4 x Étriers intermédiaires Black – ISY-PV
4 x Crochets standard réglables – ISY-PV
12 x Vis à bois 6×80 V3 – ISY-PV
4 x Clips Omega – ISY-PV
2 x Griffes MALT – ISY-PV
2 x Écrous pour fixation micro-onduleurs ou optimiseurs
Installation modulable
L’ISY-BOX d’extension est conçue pour compléter une installation démarrée avec une ISY-BOX de base carré orange. Chaque box d’extension permet d’ajouter 2 panneaux solaires supplémentaires sur une ligne existante.
Pour 6 panneaux sur une ligne : 1 box de base + 1 box d’extension
Pour 12 panneaux sur deux lignes : 2 box de base + 2 box d’extension
Les ISY-BOX de base (carré) et d’extension (triangle) doivent être de la même couleur afin de garantir leur compatibilité.
Installation polyvalente
Grâce à ses rails et fixations robustes, l’ISY-BOX assure un alignement précis des panneaux solaires et une installation stable sur toiture en tuiles mécaniques. Cette stabilité contribue à maintenir une production d’énergie optimale sur le long terme.
À savoir
Chaque toiture étant unique, certains accessoires fournis dans l’ISY-BOX peuvent ne pas être utilisés selon la configuration choisie. Ces pièces supplémentaires permettent de couvrir un maximum de cas d’installation.
Pour les micro-onduleurs Enphase, il est recommandé d’ajouter 1 écrou de fixation par micro-onduleur supplémentaire.
L’ISY-BOX d’extension triangle orange est la solution idéale pour agrandir votre installation photovoltaïque sur tuiles mécaniques tout en garantissant une fixation sécurisée, durable et conforme aux normes françaises.
