1 coffret AC monophasé 4,5kVA prééquipé avec appareillage Legrand, 1 Q-Relay Enphase et 1 parafoudre Type 2

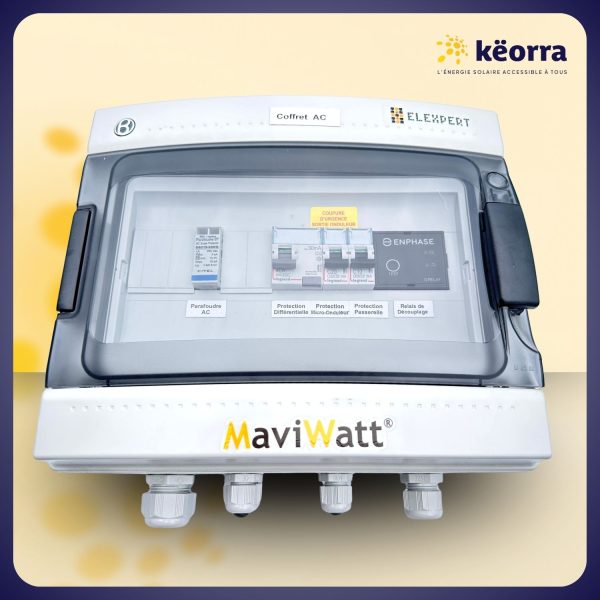

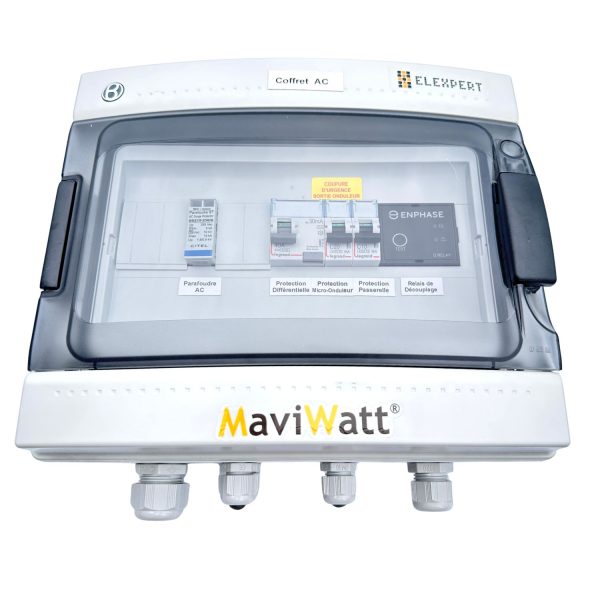

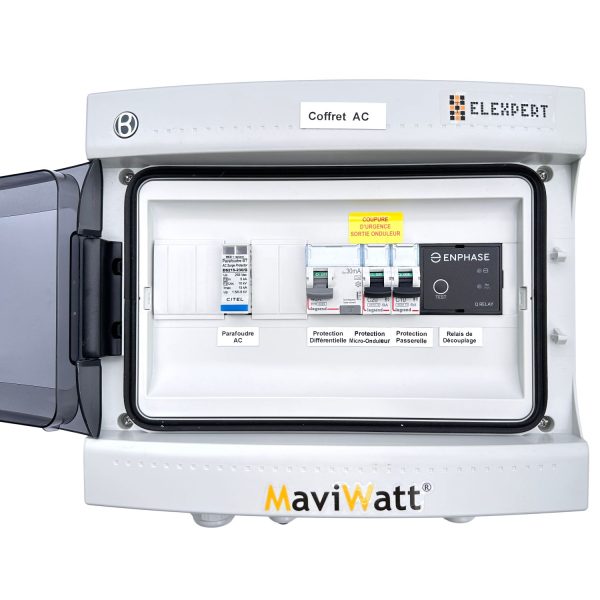

Coffret AC 4,5kVA – 20A avec Q-Relay Enphase précâblé
Ce coffret AC monophasé 4,5kVA est conçu pour protéger et raccorder une installation photovoltaïque équipée de micro-onduleurs Enphase IQ7 ou IQ8. Prééquipé et précâblé, il regroupe dans une seule enveloppe les principales protections AC ainsi qu’un Q-Relay Enphase déjà monté.
Il intègre un interrupteur différentiel 40A – 30mA Type A, un disjoncteur 20A pour la protection du Q-Relay, un disjoncteur 10A pour la passerelle et un parafoudre Type 2 monophasé. La réinjection réseau est prévue en 10mm².
Comment fonctionne le coffret ?
Le Q-Relay Enphase assure le découplage du champ photovoltaïque en cas d’anomalie réseau.
Le disjoncteur 20A 1P+N protège le circuit des micro-onduleurs et du Q-Relay.
Le disjoncteur 10A 1P+Nprotège...
Contenu du kit
1 coffret AC monophasé 4,5kVA prééquipé avec appareillage Legrand, 1 Q-Relay Enphase et 1 parafoudre Type 2
Coffret AC 4,5kVA – 20A avec Q-Relay Enphase précâblé
Ce coffret AC monophasé 4,5kVA est conçu pour protéger et raccorder une installation photovoltaïque équipée de micro-onduleurs Enphase IQ7 ou IQ8. Prééquipé et précâblé, il regroupe dans une seule enveloppe les principales protections AC ainsi qu’un Q-Relay Enphase déjà monté.
Il intègre un interrupteur différentiel 40A – 30mA Type A, un disjoncteur 20A pour la protection du Q-Relay, un disjoncteur 10A pour la passerelle et un parafoudre Type 2 monophasé. La réinjection réseau est prévue en 10mm².
Comment fonctionne le coffret ?
Le Q-Relay Enphase assure le découplage du champ photovoltaïque en cas d’anomalie réseau.
Le disjoncteur 20A 1P+N protège le circuit des micro-onduleurs et du Q-Relay.
Le disjoncteur 10A 1P+N protège l’alimentation de la passerelle Enphase.
L’interrupteur différentiel 40A – 30mA Type A protège contre les défauts d’isolement.
Le parafoudre Type 2 limite les surtensions transitoires sur la partie AC.

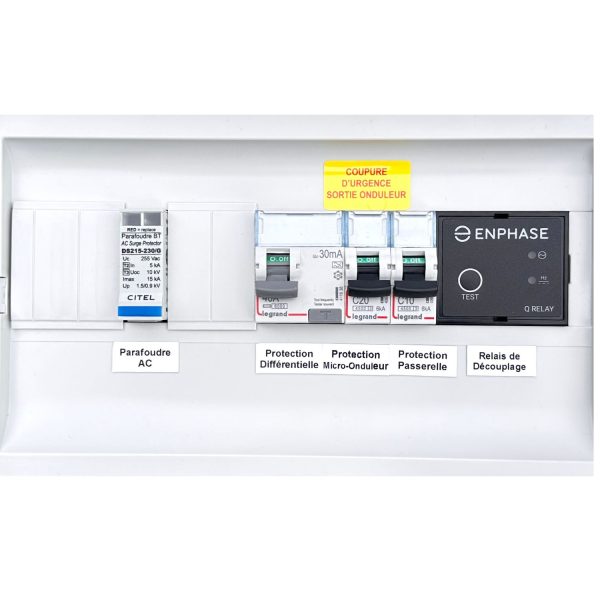

Protections intégrées
1 Q-Relay Enphase monté et précâblé
1 interrupteur différentiel : 40A – 30mA – Type A
1 disjoncteur micro-onduleurs : 20A – 1P+N – 6kA
1 disjoncteur passerelle : 10A – 1P+N – 6kA
1 parafoudre Type 2 monophasé : In 5kA
Réinjection réseau : bornes 10mm²
Configuration maximale
Jusqu’à 10 micro-onduleurs IQ8AC
Jusqu’à 9 micro-onduleurs IQ8HC
Jusqu’à 7 micro-onduleurs IQ8P
Avantages du coffret AC
Puissance maximale : 4,5kVA.
Appareillage Legrand et Q-Relay Enphase intégrés.
Précâblage usine pour réduire les opérations sur chantier.
Protection différentielle 30mA Type A.
Parafoudre Type 2 monophasé directement intégré.
Protection séparée de la passerelle Enphase.
Enveloppe IP65 adaptée aux environnements exigeants.
Caractéristiques techniques
Marque du coffret : Technideal
Réseau : monophasé 230V
Puissance maximale : 4,5kVA
Courant de protection principal : 20A
Nombre de modules : 12
Dimensions de l’enveloppe : 263 x 314mm
Indice de protection : IP65
Appareillage : Legrand
Relais de découplage : Q-Relay Enphase
Poids net : 1,8kg
Certification : CE
Installation
Installer le coffret entre le champ de micro-onduleurs et le tableau électrique.
Raccorder l’arrivée micro-onduleurs directement sur l’appareillage prévu.
Raccorder la passerelle sur le circuit protégé par le disjoncteur 10A.
Réaliser la réinjection réseau sur les bornes prévues en 10mm².
Respecter le schéma de câblage fourni et contrôler les serrages avant mise sous tension.
Informations de sécurité
Couper les alimentations avant toute intervention.
Respecter la NF C 15-100 et les règles photovoltaïques applicables.
Vérifier que le nombre et le modèle de micro-onduleurs respectent la configuration maximale du coffret.
La mise à la terre et les protections doivent être conformes à l’installation.
Le raccordement doit être effectué par un professionnel qualifié.
Garantie
Garantie fabricant : 5 ans
Garantie magasin : 2 ans
À savoir
Le coffret est livré prééquipé avec son Q-Relay Enphase, ses protections AC et son parafoudre Type 2. Le schéma électrique et les étiquettes de sécurité destinées au dossier de conformité sont fournis avec le produit.
