Modem cellulaire et tores supplémentaires non fournis
Le produit
Contenu du kit

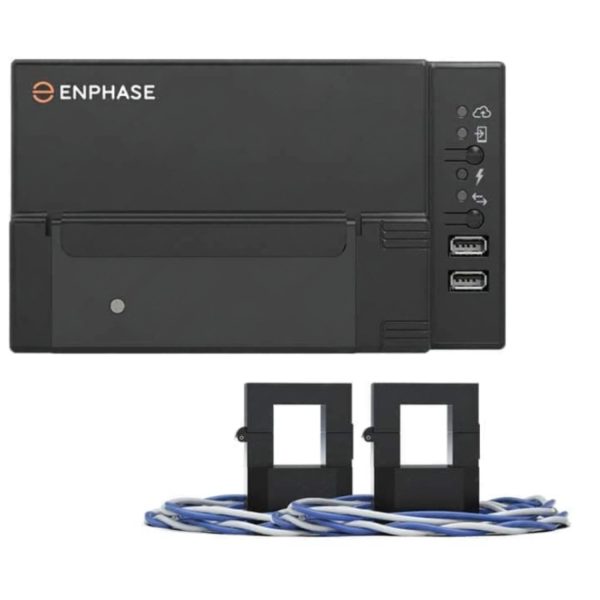

1 passerelle Enphase Envoy-S Metered avec 2 tores de comptage et rail DIN

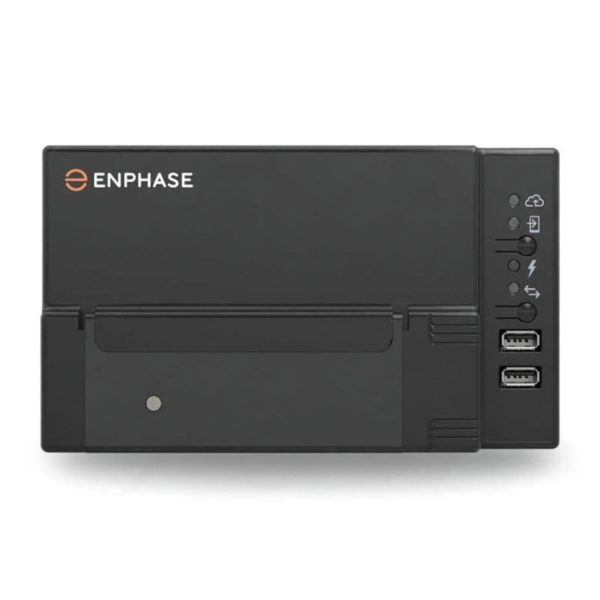

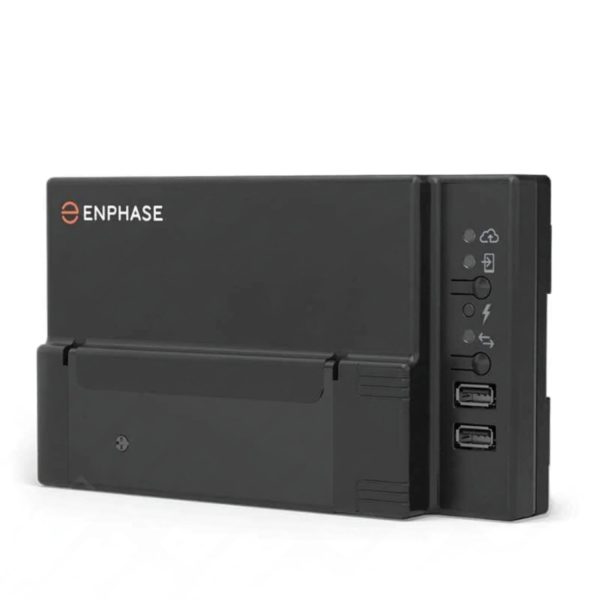

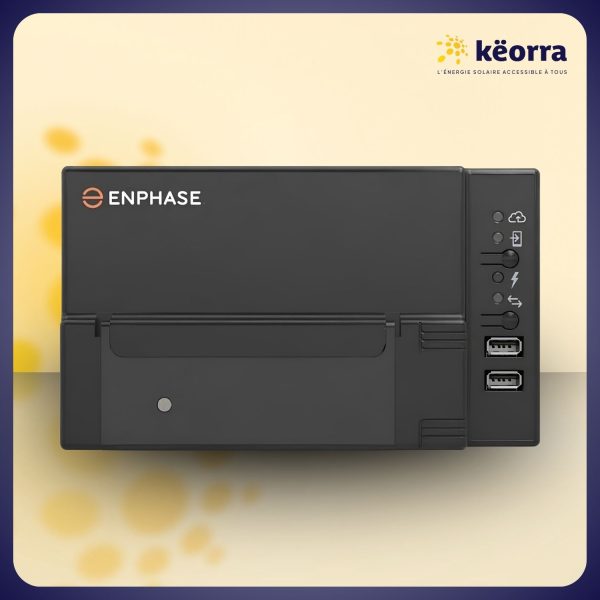

Passerelle Enphase Envoy-S Metered – Suivi de production et consommation
La passerelle Enphase Envoy-S Metered, référence ENV-S-EM-230, centralise la mise en service, la surveillance et la gestion d’une installation photovoltaïque Enphase. Elle communique avec les micro-onduleurs par CPL via le câblage AC existant et transmet les données à l’application Enphase.
Ses 2 tores de comptage inclus mesurent simultanément la production solaire et la consommation du logement avec une précision annoncée de ±1%. Elle permet ainsi de visualiser l’autoconsommation, le surplus et d’activer une configuration zéro injection compatible.
Fonctionnement

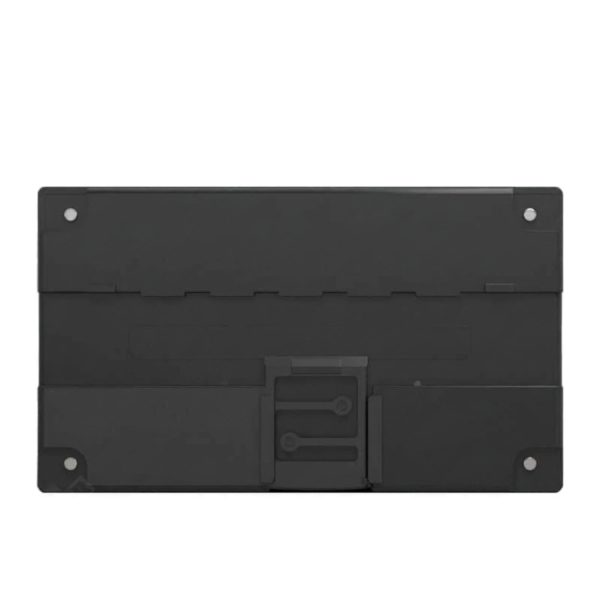

Installation sur rail DIN dans le tableau électrique ou un coffret adapté.
Communication avec les micro-onduleurs Enphase par courant porteur en ligne.
Mesure de la production et de la consommation grâce aux deux tores fournis.
Transmission des données...
Contenu du kit
1 passerelle Enphase Envoy-S Metered avec 2 tores de comptage et rail DIN
Passerelle Enphase Envoy-S Metered – Suivi de production et consommation
La passerelle Enphase Envoy-S Metered, référence ENV-S-EM-230, centralise la mise en service, la surveillance et la gestion d’une installation photovoltaïque Enphase. Elle communique avec les micro-onduleurs par CPL via le câblage AC existant et transmet les données à l’application Enphase.
Ses 2 tores de comptage inclus mesurent simultanément la production solaire et la consommation du logement avec une précision annoncée de ±1%. Elle permet ainsi de visualiser l’autoconsommation, le surplus et d’activer une configuration zéro injection compatible.
Fonctionnement
Installation sur rail DIN dans le tableau électrique ou un coffret adapté.
Communication avec les micro-onduleurs Enphase par courant porteur en ligne.
Mesure de la production et de la consommation grâce aux deux tores fournis.
Transmission des données par Wi-Fi, Ethernet ou modem cellulaire optionnel.
Mises à jour à distance de la passerelle et des équipements Enphase compatibles.
Mesure et suivi énergétique
Précision de mesure : ±1%
Affichage de la production, de la consommation, du surplus et du taux d’autoconsommation.
Suivi des performances des micro-onduleurs depuis l’application Enphase.
Activation du zéro injection selon la configuration et la réglementation locale.
Gestion et diagnostic à distance via la plateforme Enphase.
Avantages de l’Envoy-S Metered
Indispensable à la mise en service et au suivi des micro-onduleurs IQ8.
Compatible avec les micro-onduleurs Enphase IQ7 et IQ8.
Compatible avec les systèmes de stockage Enphase IQ Battery.
Surveillance de jusqu’à 300 micro-onduleurs selon la configuration.
Connexion flexible par Wi-Fi, Ethernet ou Mobile Connect optionnel.
Deux tores inclus pour une installation monophasée.
Caractéristiques techniques
Marque : Enphase Energy
Référence : ENV-S-EM-230
Alimentation : 230V AC – 50Hz
Protection contre les surintensités : 20A maximum
Wi-Fi : 802.11 b/g/n – 2,4 et 5GHz

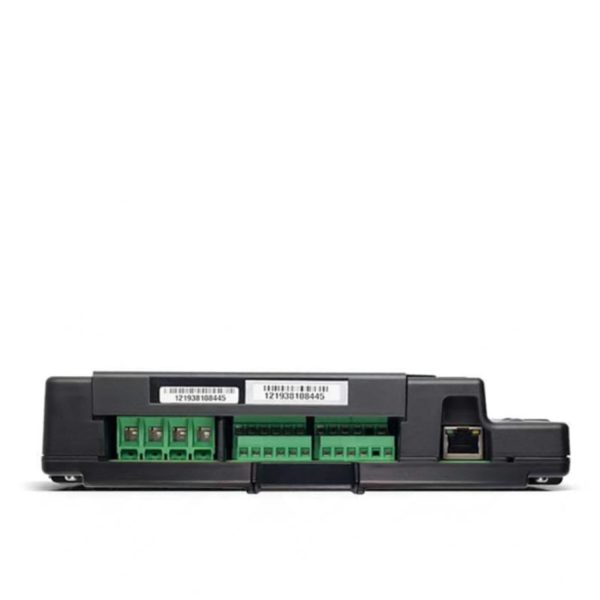

Ethernet : câble Cat5e ou Cat6 non inclus
Connexion cellulaire : avec Mobile Connect optionnel
Dimensions : 213 x 126 x 45 mm
Poids : 0,5 kg
Température de fonctionnement : -40°C à +65°C
Protection : IP30, ou boîtier IP54 minimum selon l’emplacement
Altitude maximale : 2000 m
Installation et sécurité
Le raccordement au tableau doit être réalisé par un électricien qualifié.
Installer les tores uniquement lorsque les circuits concernés sont hors tension.
Respecter le sens et l’emplacement des tores de production et de consommation.
Pour une installation triphasée, prévoir 4 tores supplémentaires, soit 6 au total.
Respecter la NF C 15-100 et les réglementations locales applicables.
Garantie
Garantie fabricant : 5 ans
Garantie magasin : 2 ans
À savoir
Le modem Mobile Connect et les tores supplémentaires ne sont pas inclus. Une connexion Internet maintenue permet la surveillance à distance et l’application des conditions de garantie étendue des micro-onduleurs Enphase associés.
La capacité maximale peut varier selon la version de la passerelle et la configuration du système. Vérifiez la documentation correspondant à la référence exacte avant l’installation.
