1 embout de terminaison Enphase Q-TERM-R-10 pour IQ Cable monophasé

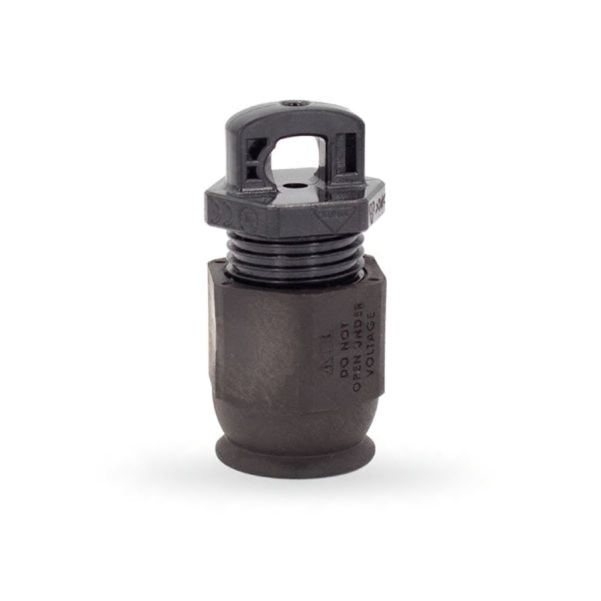

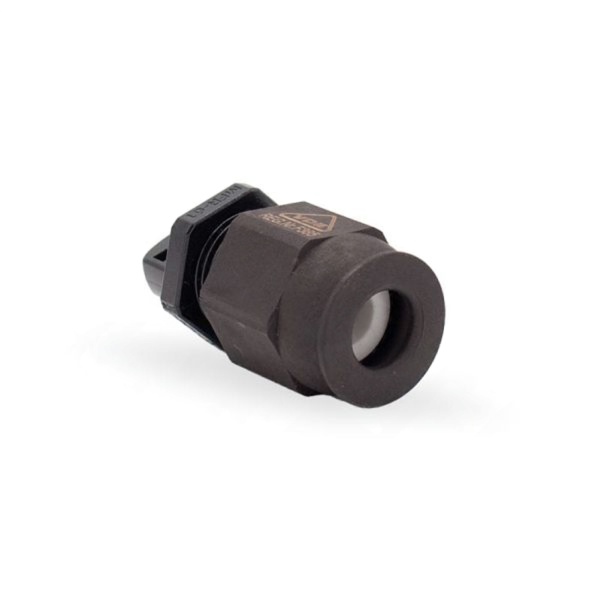

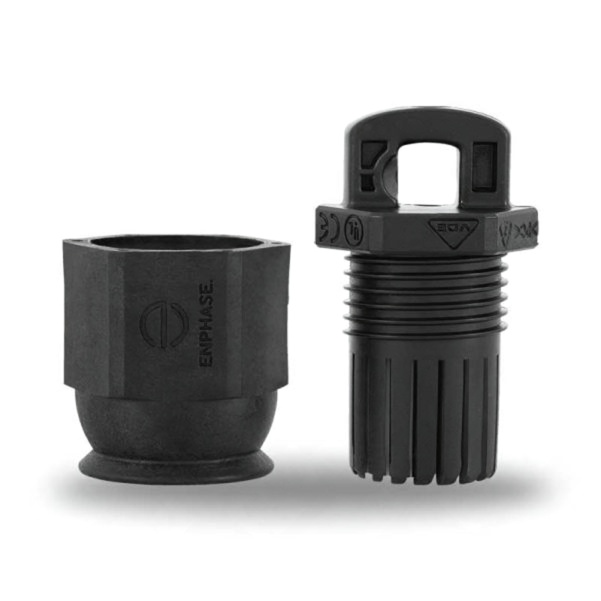

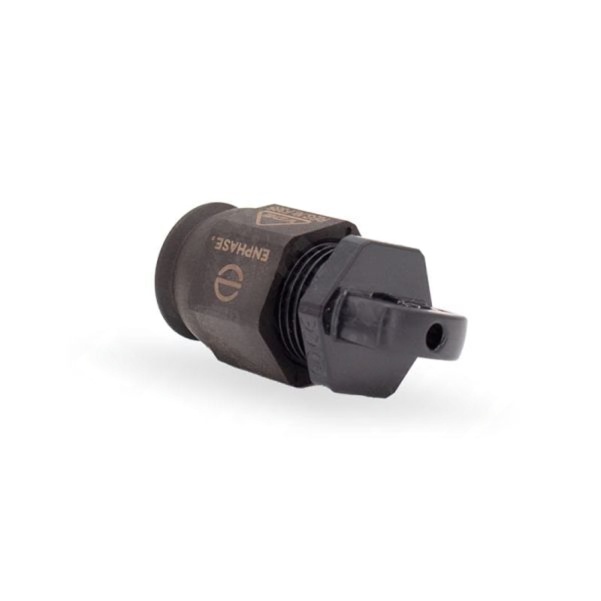

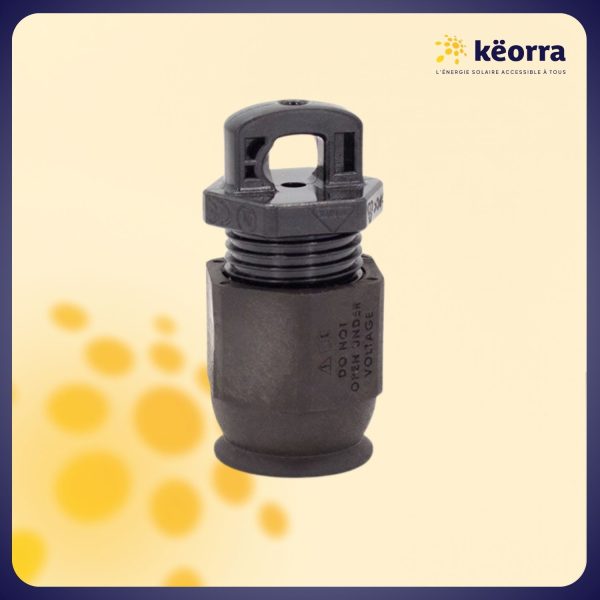

Embout de terminaison Enphase Q-TERM-R-10 – IQ Cable IQ7 / IQ8 monophasé
L’embout de terminaison Enphase Q-TERM-R-10 est conçu pour fermer et sécuriser l’extrémité inutilisée d’un IQ Cable monophasé au sein d’une installation équipée de micro-onduleurs Enphase IQ7 ou IQ8. Il protège la partie terminale du câble contre l’humidité, les poussières et les conditions extérieures.
Indispensable pour terminer correctement une branche AC Enphase, il contribue à maintenir la sécurité, l’étanchéité et la fiabilité du câblage. Son montage simple consiste à positionner l’embout sur l’extrémité préparée du câble, puis à le clipser et le visser conformément aux instructions Enphase.
Fonctionnement
Ferme l’extrémité inutilisée d’un IQ Cable monophasé.
Isole les conducteurs afin d’éviter tout contact accidentel.
Limite les infiltrations d’eau et de poussière dans le câble.
Assure une finition sûre et durable de la branche AC photovoltaïque.
S’installe sans raccordement à un autre connecteur.
Utilisations possibles
Terminer une branche d’IQ Cable après le dernier micro-onduleur.
Sécuriser une extrémité de câble monophasé laissée inutilisée.
Finaliser le câblage AC d’une installation Enphase IQ7 ou IQ8.
Protéger une extrémité exposée sous les panneaux ou sur la structure.
Avantages de l’embout Enphase
Installation rapide : positionnement, clipsage et vissage.
Protection IP67 après montage conforme.
Résistance à l’humidité, aux poussières, aux UV et aux intempéries.
Plage d’utilisation de -40°C à +85°C.
Conception compacte adaptée aux installations extérieures.
Accessoire d’origine pour le système Enphase IQ Cabling.
Caractéristiques techniques
Marque : Enphase Energy
Référence : Q-TERM-R-10
Type : embout de terminaison AC monophasé
Compatibilité : IQ Cable monophasé pour micro-onduleurs IQ7 et IQ8
Section du câble compatible : 2 x 2,5mm²
Diamètre extérieur du câble : 10,3 ± 0,3mm
Dimensions : 53 x 30 x 28mm
Poids : 0,04kg
Température d’utilisation : -40°C à +85°C
Indice de protection : IP67 après installation conforme
Certification : CE
Installation
Couper l’alimentation AC avant toute intervention.
Préparer proprement l’extrémité de l’IQ Cable selon le manuel Enphase.
Positionner l’embout sans pincer ni endommager les conducteurs.
Clipser les éléments, puis visser l’ensemble jusqu’à obtenir une fermeture stable.
Vérifier que l’embout est correctement serré et que la gaine est bien maintenue.
Fixer le câble à la structure pour éviter toute traction sur la terminaison.
Informations de sécurité
Utiliser uniquement avec un IQ Cable monophasé compatible.
Ne jamais installer ou retirer l’embout lorsque le circuit est sous tension.
Ne pas utiliser un câble pincé, fissuré ou endommagé.
Ne pas modifier, percer ou réparer l’embout.
Respecter le manuel Enphase et les normes électriques locales.
Confier l’installation à une personne qualifiée en cas de doute.
Garantie
Garantie fabricant : 1 an
Garantie magasin : 2 ans
À savoir
Cet accessoire sert uniquement à terminer une extrémité d’IQ Cable monophasé. Il ne remplace pas le bouchon d’étanchéité utilisé pour fermer un connecteur inutilisé présent sur le câble.
La protection IP67 dépend d’une préparation correcte du câble, d’un montage complet et d’un serrage conforme aux instructions du fabricant.
