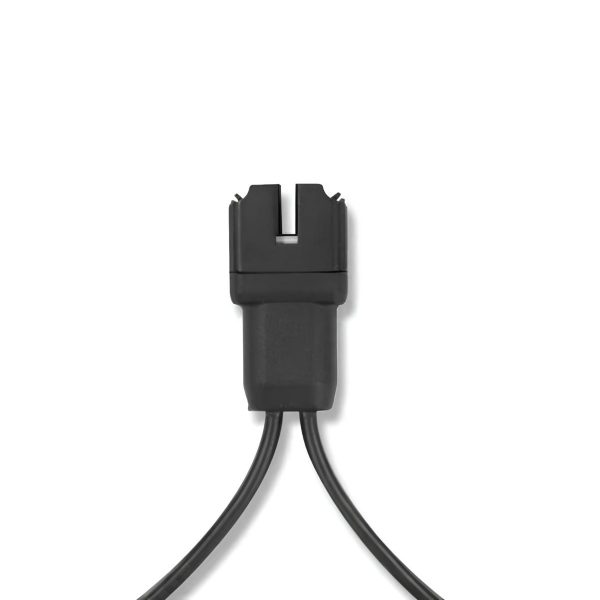

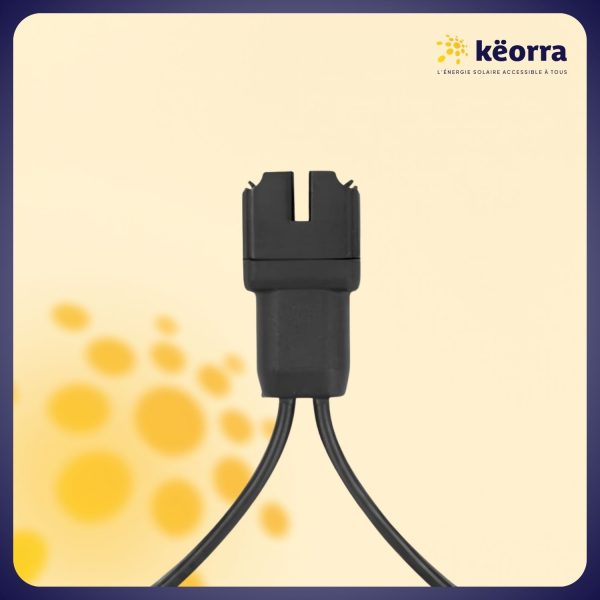

Le Q Cable Enphase Q-25-10-240 assure le raccordement AC des micro-onduleurs Enphase IQ7 et IQ8 dans une installation photovoltaïque monophasée. Conçu pour des panneaux posés en portrait, il dispose d’un connecteur préinstallé avec un espacement de 1,3m entre chaque point de connexion.
Son câble souple de 2 x 2,5mm², résistant aux UV et aux conditions extérieures, permet de constituer une ligne AC continue sous les panneaux. Les connecteurs Plug & Play facilitent le raccordement des micro-onduleurs et limitent les opérations de câblage sur toiture.
Comment fonctionne le Q Cable Enphase ?
Chaque connecteur reçoit un micro-onduleur Enphase compatible.
Les micro-onduleurs sont reliés sur une même ligne AC monophasée.
L’espacement de 1,3m...
Contenu du kit
1 section de Q Cable Enphase Q-25-10-240 avec 1 connecteur préinstallé et un espacement de 1,3m
Le Q Cable Enphase Q-25-10-240 assure le raccordement AC des micro-onduleurs Enphase IQ7 et IQ8 dans une installation photovoltaïque monophasée. Conçu pour des panneaux posés en portrait, il dispose d’un connecteur préinstallé avec un espacement de 1,3m entre chaque point de connexion.
Son câble souple de 2 x 2,5mm², résistant aux UV et aux conditions extérieures, permet de constituer une ligne AC continue sous les panneaux. Les connecteurs Plug & Play facilitent le raccordement des micro-onduleurs et limitent les opérations de câblage sur toiture.
Comment fonctionne le Q Cable Enphase ?
Chaque connecteur reçoit un micro-onduleur Enphase compatible.
Les micro-onduleurs sont reliés sur une même ligne AC monophasée.
L’espacement de 1,3m est adapté aux modules installés en portrait.
Le câble transporte le courant alternatif produit vers le coffret de protection et le réseau.
La déconnexion d’un micro-onduleur nécessite l’outil Enphase prévu à cet effet.
Quantité à commander
Prévoir 1 article par micro-onduleur à raccorder.
Pour 3 micro-onduleurs, commander 3 articles.
Pour 8 micro-onduleurs, commander 8 articles.

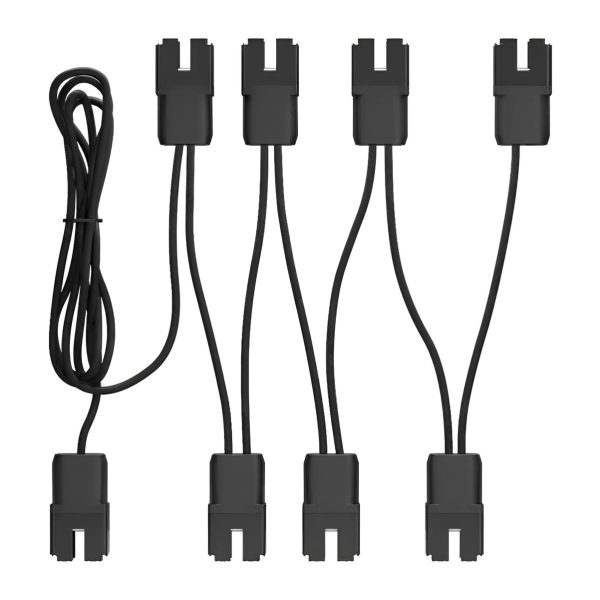

Les sections commandées sont fournies sous forme de guirlande continue, avec un connecteur tous les 1,3m.
Avantages du Q Cable 1,3m
Connecteurs préinstallés pour un raccordement rapide.
Format conçu pour les panneaux photovoltaïques posés en portrait.
Câble léger, souple et facile à positionner sous les modules.
Résistance aux UV, à l’humidité et aux intempéries.
Protection IP67 des connecteurs après assemblage conforme.
Compatible avec les accessoires Enphase IQ Cabling monophasés.
Caractéristiques techniques
Marque : Enphase Energy
Référence : Q-25-10-240
Type : Q Cable AC monophasé
Orientation des panneaux : portrait
Espacement entre connecteurs : 1,3m
Section des conducteurs : 2 x 2,5mm²
Courant nominal fabricant à 25°C : 25A
Courant nominal fabricant à 70°C : 19,1A
Tension nominale du câble : 600V AC
Tension maximale du connecteur : 250V AC
Type de câble : H07BQ-F
Diamètre extérieur : 10,3 ± 0,3mm
Rayon de cintrage minimal : 5cm
Température du câble : -40°C à +90°C
Température des connecteurs : -40°C à +85°C
Poids : environ 0,3kg par section
Certifications : CE, RoHS et CEI 61984
Installation
Fixer le câble à la structure afin d’éviter toute partie flottante ou traction sur les connecteurs.
Raccorder chaque micro-onduleur jusqu’au verrouillage complet du connecteur.
Fermer chaque connecteur inutilisé avec un bouchon d’étanchéité Q-SEAL-10.
Installer un embout Q-TERM-R-10 à l’extrémité libre de la branche.
Respecter le nombre maximal de micro-onduleurs autorisé par circuit et le dimensionnement des protections.
Informations de sécurité
Couper les alimentations AC et DC avant toute intervention.
Ne pas utiliser un câble pincé, coupé ou endommagé.
Utiliser uniquement des connecteurs et accessoires Enphase compatibles.
Ne jamais laisser un connecteur inutilisé sans bouchon d’étanchéité.
Le raccordement doit être effectué par une personne qualifiée selon les normes locales.
Garantie
Garantie fabricant : 2 ans
Garantie magasin : 2 ans
À savoir
Ce produit comprend un seul connecteur associé à une section de câble de 1,3m. L’embout de terminaison, les bouchons d’étanchéité et l’outil de déconnexion sont vendus séparément.
