Kit solaire 6000 Wc DMEGC Enphase

Contenu du kit

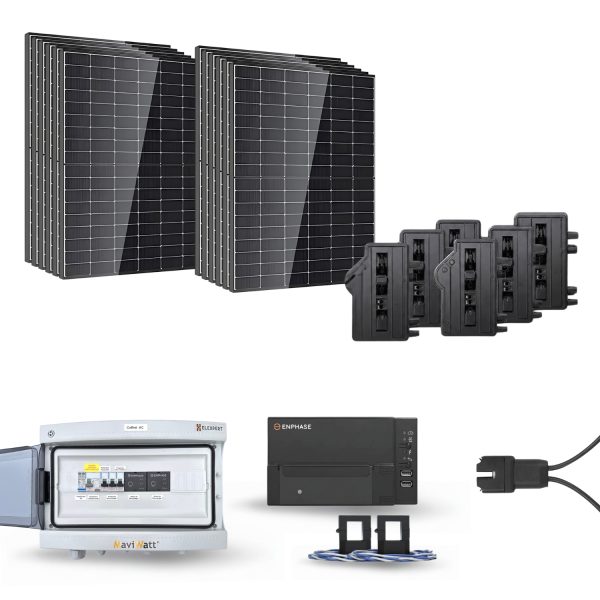

12 panneaux bifaciaux DMEGC 500Wc + 12 micro-onduleurs Enphase IQ8P + 1 Passerelle Enphase Envoy-S Metered + 1 coffret AC monophasé 6kVA 20A avec 2 Q-Relay Enphase précâblés + 12 Q Câbles 1,3m Portrait IQ7/IQ8 + 2 embouts de terminaison Q + 2 connecteurs mâles + 2 connecteurs femelles + 1 outil de déconnexion Enphase + 2 x 10m de câble H07RN-F 3G6mm² + 10m de câble de terre H07V-K 6mm² + 4 câbles de mise à la terre 6mm² sertis de 50cm + 12 fixations micro-onduleur ISY-PV

Kit solaire 6000Wc monophasé autoconsommation – Enphase IQ8P + DMEGC

Ce kit solaire 6000Wc pour réseau monophasé 230V associe 12 panneaux DMEGC bifaciaux N-Type de 500Wc à 12 micro-onduleurs Enphase IQ8P. Chaque panneau possède son propre MPPT afin d’optimiser sa production indépendamment des autres.

Le coffret AC 6kVA intègre 2 Q-Relay Enphase...

Contenu du kit

12 panneaux bifaciaux DMEGC 500Wc + 12 micro-onduleurs Enphase IQ8P + 1 Passerelle Enphase Envoy-S Metered + 1 coffret AC monophasé 6kVA 20A avec 2 Q-Relay Enphase précâblés + 12 Q Câbles 1,3m Portrait IQ7/IQ8 + 2 embouts de terminaison Q + 2 connecteurs mâles + 2 connecteurs femelles + 1 outil de déconnexion Enphase + 2 x 10m de câble H07RN-F 3G6mm² + 10m de câble de terre H07V-K 6mm² + 4 câbles de mise à la terre 6mm² sertis de 50cm + 12 fixations micro-onduleur ISY-PV

Kit solaire 6000Wc monophasé autoconsommation – Enphase IQ8P + DMEGC

Ce kit solaire 6000Wc pour réseau monophasé 230V associe 12 panneaux DMEGC bifaciaux N-Type de 500Wc à 12 micro-onduleurs Enphase IQ8P. Chaque panneau possède son propre MPPT afin d’optimiser sa production indépendamment des autres.

Le coffret AC 6kVA intègre 2 Q-Relay Enphase. L’installation doit donc être répartie sur 2 lignes de micro-onduleurs, chaque Q-Relay acceptant au maximum 7 micro-onduleurs.

Comment fonctionne le kit ?

• Les 12 panneaux bifaciaux valorisent le rayonnement reçu sur leurs faces avant et arrière.
• Chaque IQ8P convertit le courant continu d’un panneau en courant alternatif 230V.
• Les 12 MPPT indépendants limitent l’impact d’un ombrage sur le reste de l’installation.
• Les Q Câbles 1,3m assurent l’interconnexion AC en configuration portrait.
• Les 2 lignes AC rejoignent séparément le coffret 6kVA et ses 2 Q-Relay.
• La passerelle Envoy-S Metered permet le suivi de la production et de la consommation via Enphase Enlighten.

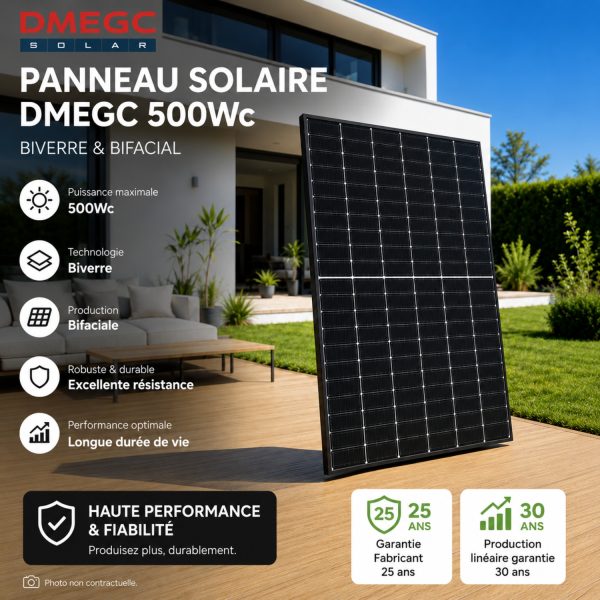

Panneaux DMEGC 500Wc bifaciaux

• Modèle : DM500M10RT-B60HBT
• Technologie : N-Type monocristallin bifacial verre/verre
• Puissance : 500Wc par panneau – 6000Wc au total
• Rendement : 22,6%
• Vmp / Imp : 36,87V / 13,56A
• Voc / Isc : 44,22V / 14,04A
• Dimensions : 1950 x 1134 x 30mm – 27,1kg
• Garantie produit : 25 ans
• Garantie linéaire : 30 ans, minimum 87,4% en 30e année

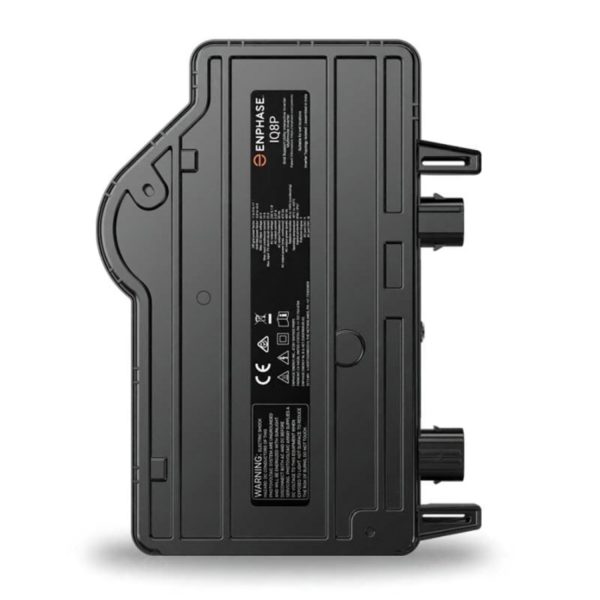

Micro-onduleurs Enphase IQ8P

• Quantité : 12 – 1 MPPT par panneau
• Puissance nominale : 475W chacun – 5700W au total
• Puissance apparente max. : 480VA par unité
• Puissance PV acceptée : jusqu’à 670W
• Plage MPPT : 36 à 55V – tension DC max. : 65V
• Courant d’entrée max. : 14A – Isc max. : 25A
• Rendement maximal : 97,34% – IP67
• Communication : CPL avec Envoy-S / IQ Gateway
• Garantie limitée : 25 ans avec passerelle connectée à Internet

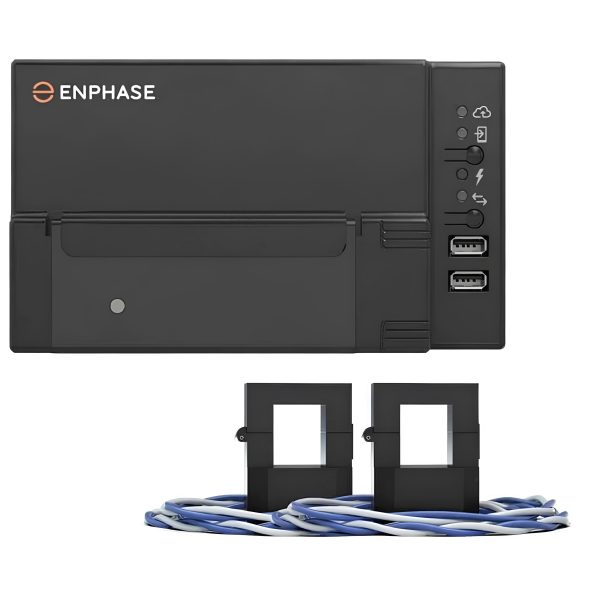

Passerelle Enphase Envoy-S Metered – Suivi de production et consommation

La passerelle Enphase Envoy-S Metered ENV-S-EM-230 centralise la mise en service, la surveillance et la gestion de l’installation photovoltaïque. Elle communique avec les micro-onduleurs Enphase par CPL via le câblage AC existant et transmet les données à l’application Enphase.

Grâce à ses 2 tores de comptage inclus, elle mesure simultanément la production solaire et la consommation du logement avec une précision annoncée de ±1%, permettant de visualiser l’autoconsommation, le surplus et de configurer une fonction zéro injection selon l’installation.

• Référence : ENV-S-EM-230
• Mesure : production et consommation avec une précision annoncée de ±1%
• Comptage : 2 tores inclus pour installation monophasée
• Communication : CPL avec les micro-onduleurs Enphase
• Connexion : Wi-Fi 2,4 / 5GHz ou Ethernet
• Suivi : production, consommation, surplus et taux d’autoconsommation
• Fonction : configuration zéro injection selon l’installation et la réglementation applicable
• Installation : rail DIN – alimentation 230V AC
• Compatibilité : micro-onduleurs Enphase IQ7 et IQ8
• Garantie fabricant : 5 ans

Protection, supervision et câblage

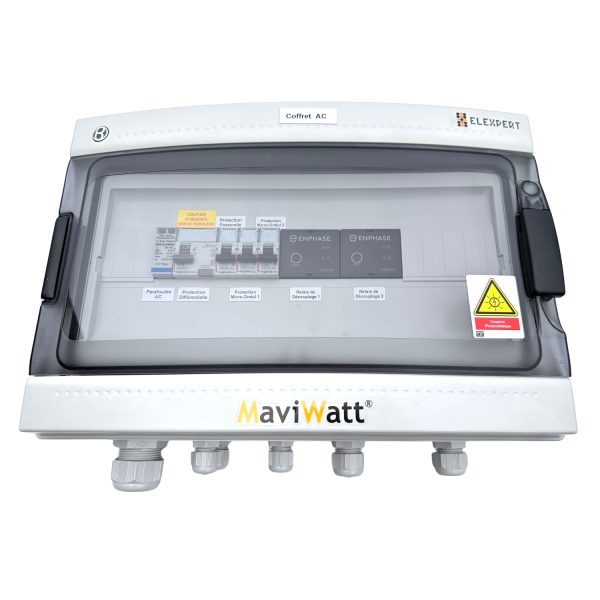

• Coffret AC monophasé 6kVA 20A avec 2 Q-Relay Enphase précâblés pour les 2 lignes de production.
• 12 Q Câbles 1,3m Portrait + 2 terminaisons Q + 2 connecteurs mâles + 2 connecteurs femelles.
• 2 x 10m H07RN-F 3G6mm² pour les 2 liaisons AC.
• 20m H07V-K 6mm² + 4 conducteurs de terre sertis 6mm² de 50cm.

Installation et sécurité

• Installer les panneaux sur une structure compatible, non fournie.
• Répartir les 12 IQ8P sur 2 lignes AC raccordées aux 2 Q-Relay du coffret.
• Fixer les micro-onduleurs.
• Réaliser une mise à la terre conforme et intervenir hors tension.

À savoir

Le kit est fourni avec des Q Câbles 1,3m pour une pose en portrait. Pour une installation en paysage, commandez les Q Câbles 1,7m Paysage IQ7/IQ8 Enphase. Les structures de fixation des panneaux ne sont pas incluses. Les performances varient selon l’ensoleillement, l’orientation, l’inclinaison et l’ombrage.
