Structure solaire 1 panneau – inclinable – TSUN

Contenu du kit

1 structure solaire inclinable TSUN pour 1 panneau

Structure solaire TSUN TSOL-ESK400-T – Inclinable pour 1 panneau

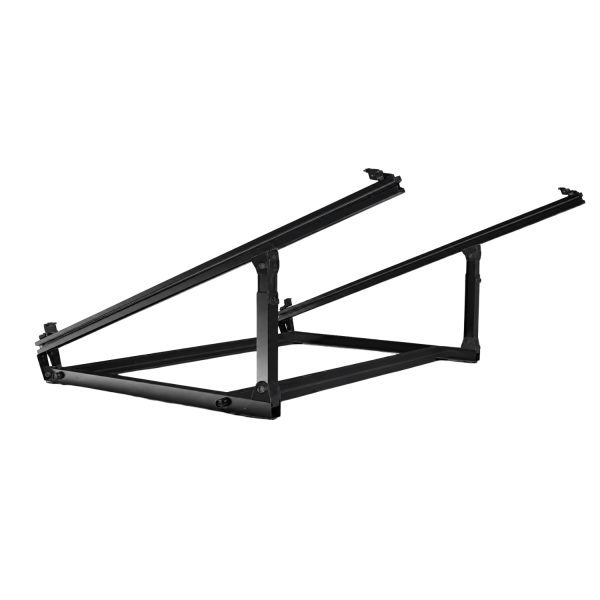

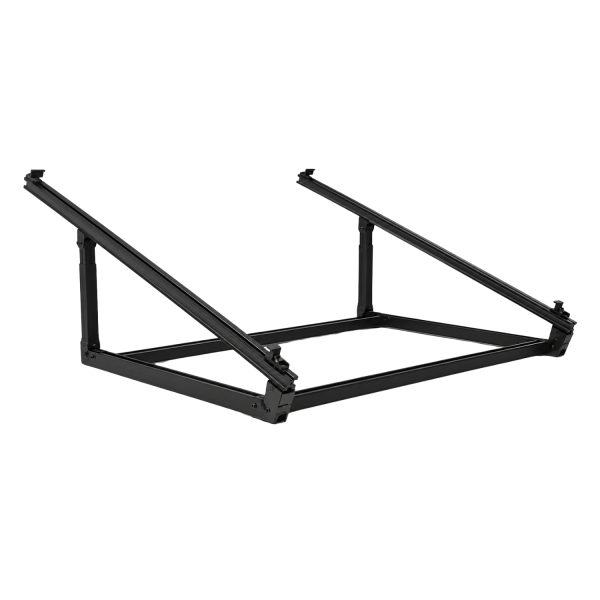

La structure solaire TSUN TSOL-ESK400-T est conçue pour installer 1 panneau photovoltaïque sur une surface plane, un mur, une clôture ou un garde-corps adapté. Sa conception réglable permet d’adapter le support aux dimensions du panneau et de modifier son angle d’inclinaison afin d’optimiser son exposition au soleil.

Polyvalente et robuste, cette structure est compatible avec les panneaux solaires d’une puissance recommandée comprise entre 300 et 700Wc+, sous réserve du respect des dimensions et de l’épaisseur du cadre.

Fonctionnement

• Le panneau solaire est maintenu par des supports réglables placés sur les côtés du module.
• La longueur de la structure s’adapte aux dimensions du panneau avant le serrage définitif.
• L’angle d’inclinaison peut être ajusté selon la saison, l’orientation et l’emplacement choisi.
• Les différents points de maintien...

Contenu du kit

1 structure solaire inclinable TSUN pour 1 panneau

Structure solaire TSUN TSOL-ESK400-T – Inclinable pour 1 panneau

La structure solaire TSUN TSOL-ESK400-T est conçue pour installer 1 panneau photovoltaïque sur une surface plane, un mur, une clôture ou un garde-corps adapté. Sa conception réglable permet d’adapter le support aux dimensions du panneau et de modifier son angle d’inclinaison afin d’optimiser son exposition au soleil.

Polyvalente et robuste, cette structure est compatible avec les panneaux solaires d’une puissance recommandée comprise entre 300 et 700Wc+, sous réserve du respect des dimensions et de l’épaisseur du cadre.

Fonctionnement

• Le panneau solaire est maintenu par des supports réglables placés sur les côtés du module.
• La longueur de la structure s’adapte aux dimensions du panneau avant le serrage définitif.
• L’angle d’inclinaison peut être ajusté selon la saison, l’orientation et l’emplacement choisi.
• Les différents points de maintien assurent une fixation stable du cadre du panneau.

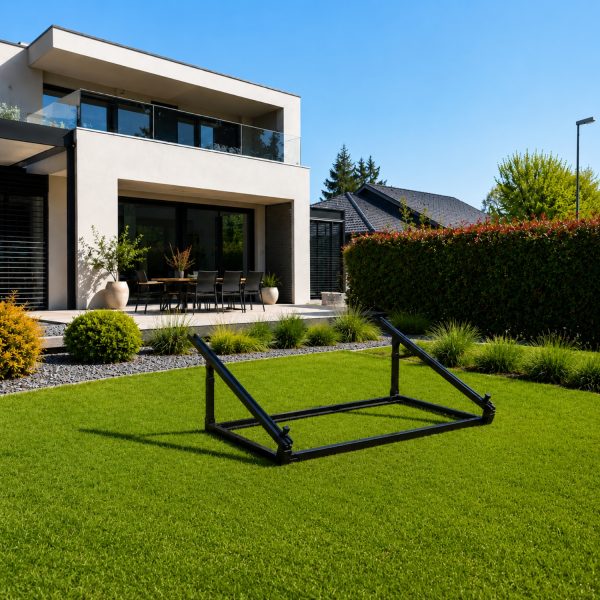

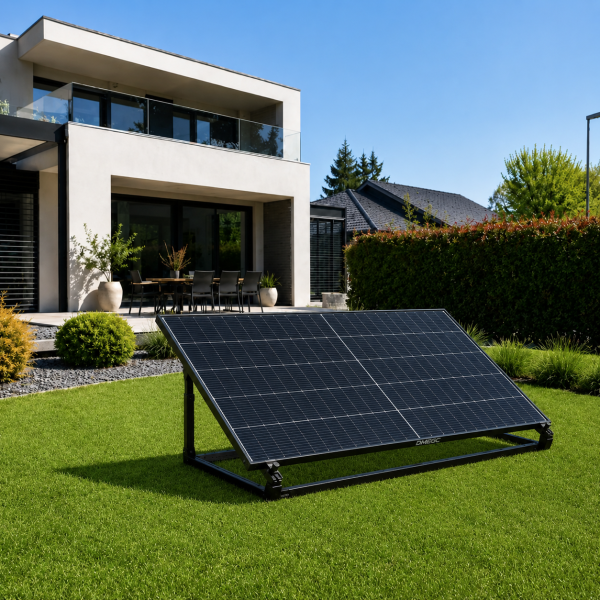

• La structure peut être installée au sol ou fixée sur un support vertical adapté.

Compatibilité avec les panneaux solaires

• Nombre de panneaux pris en charge : 1
• Puissance recommandée du panneau : 300 à 700Wc+
• Longueur du panneau : supérieure à 900mm
• Largeur du panneau : supérieure à 500mm et inférieure à 1150mm
• Épaisseur du cadre : 30mm
• Des cales en U sont fournies pour adapter la fixation au cadre du panneau.

Structure inclinable et réglable

• Inclinaison ajustable pour améliorer l’exposition du panneau au soleil.
• Supports réglables permettant d’adapter la structure aux dimensions du module.
• Installation possible en position inclinée sur une surface plane.

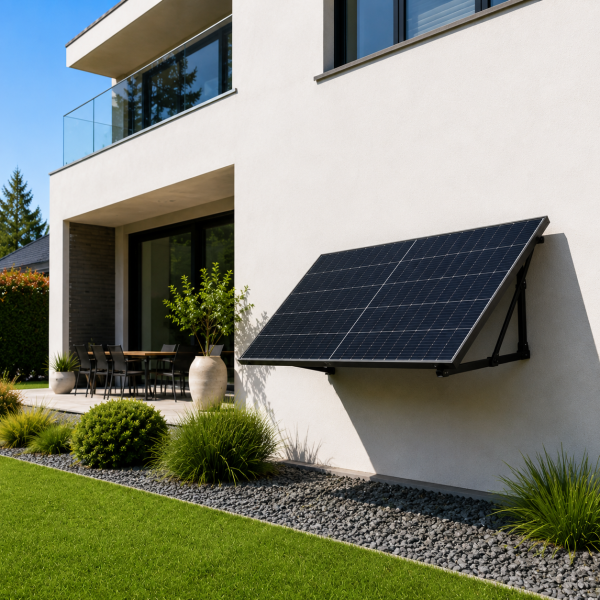

• Possibilité de fixation sur un mur, une clôture ou un garde-corps suffisamment résistant.

Composition détaillée

• 1 support réglable A1
• 1 support réglable A2
• 2 supports de liaison B
• 1 support de base C1
• 2 supports de base C2
• 8 vis M8x12 avec rondelles ressort
• 6 vis M8x50
• 1 vis M8x60 avec rondelle et écrou
• 2 attaches de suspension
• 4 câbles métalliques de sécurisation
• 4 cales en U

Avantages de la structure TSUN TSOL-ESK400-T

• Compatible avec un large choix de panneaux grâce à ses éléments réglables.
• Inclinaison adaptable selon l’emplacement et les conditions d’ensoleillement.
• Installation possible au sol, sur un mur, une clôture ou un garde-corps.
• Structure compacte adaptée aux installations solaires résidentielles.
• Visserie et accessoires de maintien inclus pour faciliter le montage.
• Conception démontable permettant de déplacer ou de repositionner le panneau.

Installation

• Ajustez la longueur des supports A1 et A2 aux dimensions du panneau.
• Assemblez les supports B, C1 et C2 avec la visserie fournie.
• Fixez ou stabilisez la structure sur son emplacement avant d’installer le panneau.
• Positionnez le panneau puis serrez uniformément les différentes fixations.
• Réglez l’inclinaison souhaitée avant de bloquer définitivement les vis.

Informations de sécurité

• Lire entièrement le manuel TSUN avant le montage.
• Installer la structure sur un support stable et adapté au poids du panneau.
• Pour une installation au sol, utiliser un lest ou des ancrages adaptés aux conditions climatiques.
• Pour une installation murale, employer des fixations adaptées au matériau du support.

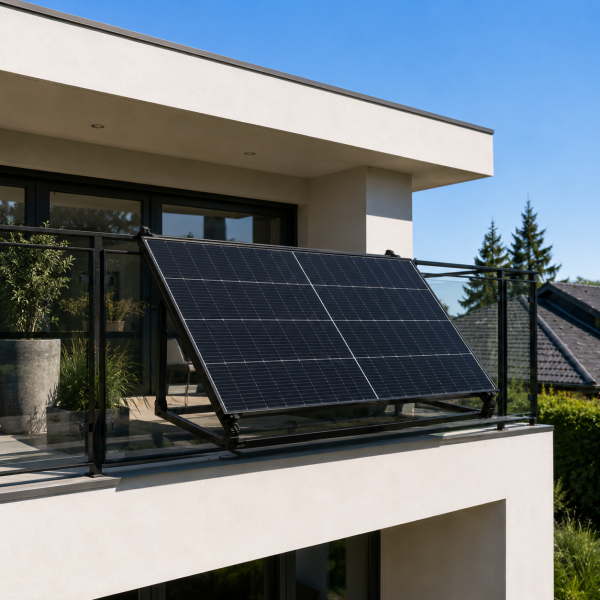

• Pour une installation sur garde-corps, utiliser les attaches et câbles de sécurisation fournis.
• Vérifier régulièrement le serrage des vis et l’état général de la structure.

À savoir

Le panneau solaire, le micro-onduleur et le câble AC ne sont pas inclus. Avant l’achat, vérifiez impérativement les dimensions et l’épaisseur du cadre de votre panneau photovoltaïque.

Les ancrages au sol, les lests et les fixations murales dépendent de l’emplacement choisi et peuvent ne pas être fournis. L’installation doit tenir compte du vent, du poids du panneau, de la nature du support et des règles locales en vigueur.
