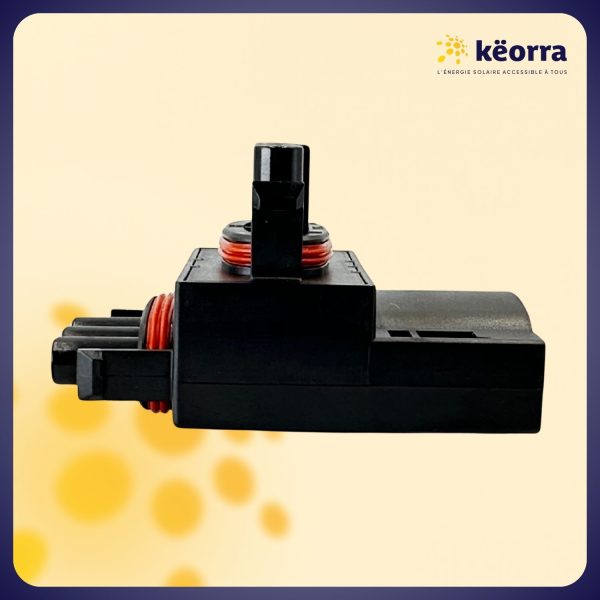

Connecteur Trunk Sossen 25A

Contenu du kit

1 connecteur d’interconnexion Sossen

Connecteur Trunk Sossen

Le connecteur Trunk Sossen est conçu pour relier les câbles CA des micro-onduleurs Sossen au câble principal. Grâce à sa conception plug-and-play, il permet une installation simple et sécurisée, sans sertissage ni câblage complexe.

Sa forme en T comprend deux connecteurs Sossen 40 A sur les côtés et un connecteur Sossen 25 A à l’extrémité. Il peut aussi servir de solution d’extension pour augmenter l’espacement entre les micro-onduleurs.

Comment fonctionne le Connecteur Trunk Sossen ?

• Permet de raccorder plusieurs micro-onduleurs Sossen sur une même ligne CA.
• Les deux ports latéraux sont équipés de connecteurs Sossen 40 A.
• Le port situé au bout du T est équipé d’un connecteur Sossen 25 A.
• Chaque câble doit impérativement posséder un connecteur Sossen correspondant au port utilisé.
• Les câbles Sossen 40 A se branchent...

Contenu du kit

1 connecteur d’interconnexion Sossen

Connecteur Trunk Sossen

Le connecteur Trunk Sossen est conçu pour relier les câbles CA des micro-onduleurs Sossen au câble principal. Grâce à sa conception plug-and-play, il permet une installation simple et sécurisée, sans sertissage ni câblage complexe.

Sa forme en T comprend deux connecteurs Sossen 40 A sur les côtés et un connecteur Sossen 25 A à l’extrémité. Il peut aussi servir de solution d’extension pour augmenter l’espacement entre les micro-onduleurs.

Comment fonctionne le Connecteur Trunk Sossen ?

• Permet de raccorder plusieurs micro-onduleurs Sossen sur une même ligne CA.
• Les deux ports latéraux sont équipés de connecteurs Sossen 40 A.
• Le port situé au bout du T est équipé d’un connecteur Sossen 25 A.
• Chaque câble doit impérativement posséder un connecteur Sossen correspondant au port utilisé.
• Les câbles Sossen 40 A se branchent sur les ports latéraux, tandis que le câble Sossen 25 A se branche au bout du T.
• Peut être utilisé entre plusieurs câbles d’interconnexion pour étendre l’installation.
• Un bouchon d’étanchéité Sossen non inclus doit couvrir tout port inutilisé.
• Solution plug-and-play : aucun outillage spécifique n’est nécessaire.

Avantages du Connecteur Trunk Sossen :

• Double compatibilité : deux ports Sossen 40 A et un port Sossen 25 A.
• Connexion directe : relie les câbles CA des micro-onduleurs au câble principal.
• Extension flexible : augmente l’espacement entre les micro-onduleurs.
• Installation rapide.
• Installation évolutive : permet de raccorder plusieurs micro-onduleurs sur une même ligne CA.
• Flexibilité : compatible avec différentes longueurs de câbles Sossen équipés du connecteur adapté.
• Robustesse : certifié IP68, étanche et résistant aux intempéries.
• Fiabilité : limite les erreurs de montage.
• Gain de temps : installation simplifiée et rapide.

Pourquoi choisir le Connecteur Trunk Sossen ?

• Idéal pour connecter rapidement plusieurs micro-onduleurs Sossen.
• Conception plug-and-play simplifiant le câblage et limitant les erreurs.
• Permet d’étendre l’espacement entre les micro-onduleurs.
• Convient aux installations photovoltaïques résidentielles modulables.
• Assure une connexion sécurisée et durable en extérieur.

Informations de sécurité

• Respecter les normes électriques en vigueur, notamment la NF C 15-100.
• Utiliser uniquement des câbles équipés de connecteurs Sossen compatibles avec le port concerné.
• Ne pas brancher un connecteur Sossen 25 A sur un port Sossen 40 A, ou inversement.
• Ne jamais forcer un connecteur incompatible.
• Vérifier la compatibilité des câbles et équipements avant l’installation.
• Le raccordement final au réseau doit être effectué par un électricien qualifié.
• Ne pas utiliser sur une installation non conforme ou une multiprise.
• Couvrir les ports inutilisés avec des bouchons d’étanchéité Sossen compatibles.
• Mettre l’installation hors tension avant tout branchement ou débranchement.

Garantie

• 2 ans sur le Connecteur Trunk Sossen.

À savoir

Ce connecteur est destiné aux installations résidentielles plug-and-play équipées de micro-onduleurs Sossen. Il peut servir d’extension pour augmenter l’espacement entre plusieurs micro-onduleurs. Les performances peuvent varier selon l’emplacement géographique, l’ensoleillement et la qualité de l’installation.

Attention : le connecteur Trunk Sossen possède deux connecteurs Sossen 40 A sur les côtés du T et un connecteur Sossen 25 A à l’extrémité. Chaque câble doit impérativement être équipé du connecteur Sossen correspondant au port utilisé. Les câbles 40 A se branchent sur les ports latéraux et le câble 25 A sur le port situé au bout du T. Dans le cas contraire, les câbles ne pourront pas être branchés directement au connecteur Trunk.
