Relais Q Enphase – IQ7 IQ8

Contenu du kit

1 relais Q monophasé Enphase Q-RELAY-1P-FR

Relais Q Enphase IQ7 / IQ8 – Protection de découplage monophasée

Le relais Q Enphase Q-RELAY-1P-FR est un dispositif de protection destiné aux installations photovoltaïques monophasées équipées de micro-onduleurs Enphase IQ7 ou IQ8. Il assure la déconnexion physique du réseau électrique lorsque la tension ou la fréquence sort des plages autorisées.

En cas d’anomalie réseau, le relais coupe simultanément la phase et le neutre afin d’isoler les micro-onduleurs. Lorsque les conditions redeviennent normales, il reconnecte automatiquement l’installation et permet la reprise de la production solaire.

Comment fonctionne le relais Q Enphase ?

• Il surveille la tension et la fréquence du réseau électrique.
• Il déconnecte les micro-onduleurs en cas de valeurs hors limites.
• La coupure est réalisée simultanément sur la phase et le neutre.
• Le réarmement est automatique après le retour à des conditions...

Contenu du kit

1 relais Q monophasé Enphase Q-RELAY-1P-FR

Relais Q Enphase IQ7 / IQ8 – Protection de découplage monophasée

Le relais Q Enphase Q-RELAY-1P-FR est un dispositif de protection destiné aux installations photovoltaïques monophasées équipées de micro-onduleurs Enphase IQ7 ou IQ8. Il assure la déconnexion physique du réseau électrique lorsque la tension ou la fréquence sort des plages autorisées.

En cas d’anomalie réseau, le relais coupe simultanément la phase et le neutre afin d’isoler les micro-onduleurs. Lorsque les conditions redeviennent normales, il reconnecte automatiquement l’installation et permet la reprise de la production solaire.

Comment fonctionne le relais Q Enphase ?

• Il surveille la tension et la fréquence du réseau électrique.
• Il déconnecte les micro-onduleurs en cas de valeurs hors limites.
• La coupure est réalisée simultanément sur la phase et le neutre.
• Le réarmement est automatique après le retour à des conditions réseau normales.

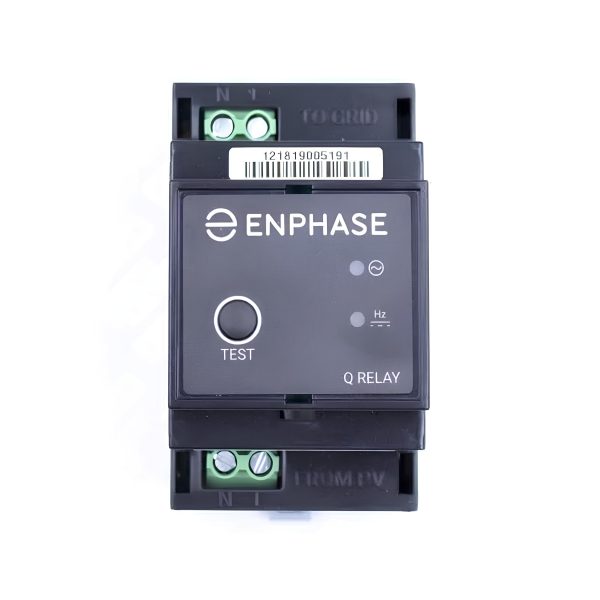

• Des voyants LED rouges et verts indiquent l’état du relais.
• La configuration et les mises à jour s’effectuent via une passerelle Enphase compatible.

Avantages du relais Q

• Protection de découplage mécanique pour réseau monophasé.
• Déconnexion rapide en cas d’anomalie de tension ou de fréquence.
• Coupure simultanée des conducteurs de phase et de neutre.
• Reconnexion automatique sans intervention manuelle.

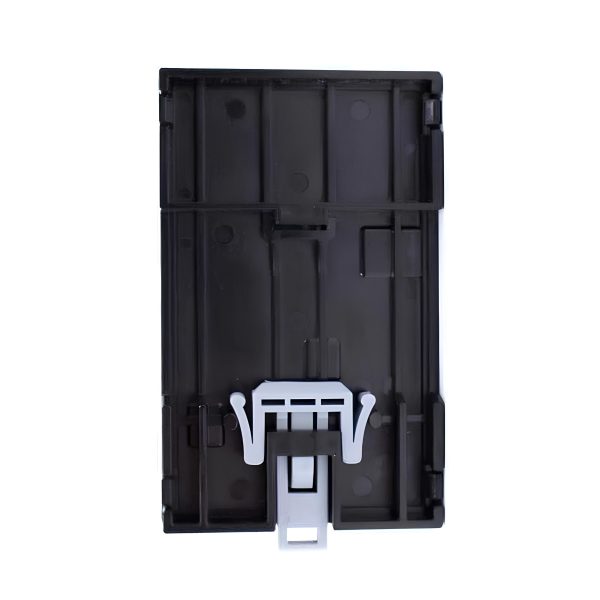

• Installation rapide sur rail DIN 35mm.
• Communication CPL avec la passerelle Enphase.
• Lecture simple de l’état grâce aux voyants intégrés.

Compatibilité

• Micro-onduleurs Enphase des séries IQ7 et IQ8.
• Câblage AC Enphase IQ Cable compatible.
• Passerelles Enphase IQ Gateway et Envoy-S Metered compatibles.
• Installations photovoltaïques monophasées.

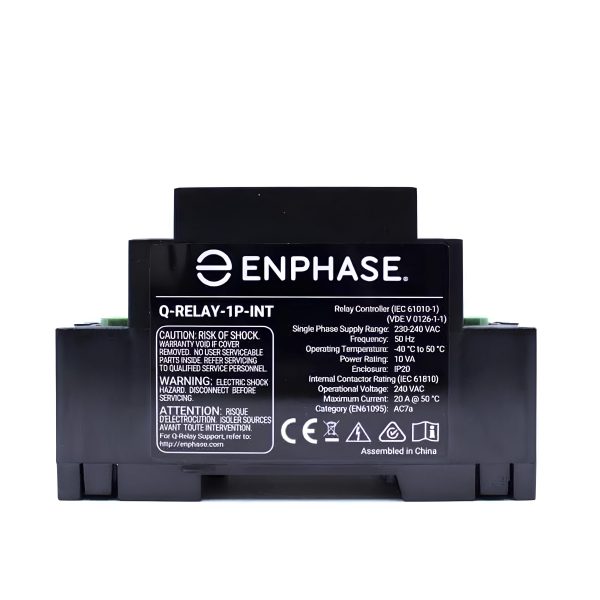

Caractéristiques techniques

• Marque : Enphase Energy
• Référence : Q-RELAY-1P-FR
• Type : relais de découplage monophasé
• Conducteurs déconnectés : phase et neutre
• Montage : rail DIN 35mm
• Communication : CPL
• Indication d’état : voyants LED rouge et vert
• Poids : 0,27kg
• Certification : CE
• Garantie fabricant : 2 ans
• Garantie magasin : 1 an

Installation

• Installer le relais dans un tableau ou un coffret électrique adapté.
• Le positionner sur un rail DIN standard de 35mm.

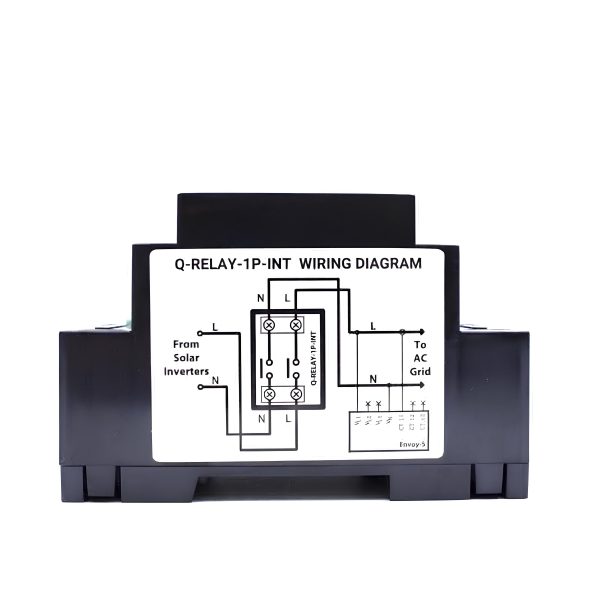

• Raccorder la phase et le neutre conformément au schéma Enphase.
• Associer le relais à une passerelle Enphase compatible pour le paramétrage.
• Vérifier les voyants d’état après la mise sous tension.

Informations de sécurité

• Couper et consigner l’alimentation avant toute intervention.
• Le raccordement doit être réalisé par un professionnel qualifié.
• Respecter les instructions Enphase et les normes électriques applicables.
• Ne pas ouvrir, modifier ou tenter de réparer le relais.
• Vérifier la compatibilité avec le profil réseau du pays d’installation.

À savoir

Le relais Q est préconfiguré pour les installations françaises et peut être adapté à d’autres profils réseau compatibles. Une passerelle Enphase compatible est nécessaire pour sa configuration, sa communication et ses mises à jour.
