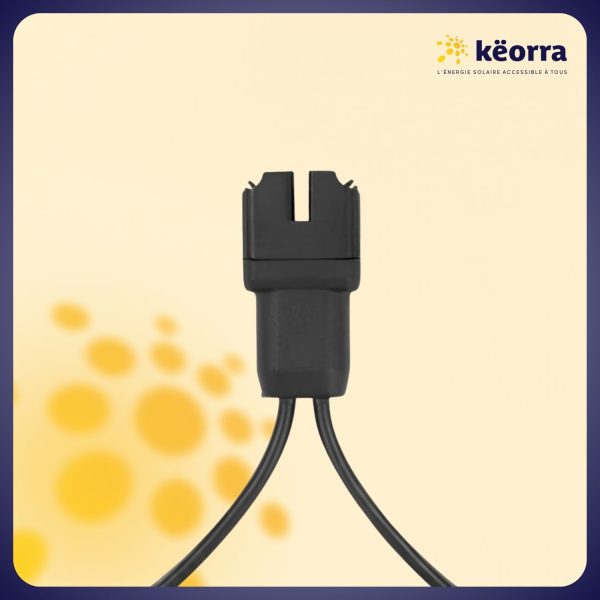

Q Câble 1,7 m Enphase – Paysage – IQ7 IQ8

Contenu du kit

1 section de Q Cable Enphase Q-25-17-240 avec 1 connecteur préinstallé

Q Cable Enphase 1,7m Paysage – IQ7 / IQ8 monophasé

Le Q Cable Enphase Q-25-17-240 permet de raccorder les micro-onduleurs Enphase IQ7 et IQ8 sur une installation photovoltaïque monophasée. Conçu pour les panneaux posés en paysage, il forme une ligne AC continue sous les modules et facilite le raccordement du champ solaire.

Ses deux conducteurs isolés de 2,5mm² et son connecteur Plug & Play préinstallé permettent une connexion rapide des micro-onduleurs. Léger, souple et résistant aux intempéries, il est adapté aux installations photovoltaïques extérieures.

Comment fonctionne le Q Cable Enphase ?

• Chaque connecteur reçoit un micro-onduleur Enphase compatible.
• Les micro-onduleurs sont raccordés sur une même ligne AC monophasée.
• L’espacement de 2m entre les connecteurs convient aux panneaux posés en paysage.
• Le câble transporte le courant alternatif vers...

Contenu du kit

1 section de Q Cable Enphase Q-25-17-240 avec 1 connecteur préinstallé

Q Cable Enphase 1,7m Paysage – IQ7 / IQ8 monophasé

Le Q Cable Enphase Q-25-17-240 permet de raccorder les micro-onduleurs Enphase IQ7 et IQ8 sur une installation photovoltaïque monophasée. Conçu pour les panneaux posés en paysage, il forme une ligne AC continue sous les modules et facilite le raccordement du champ solaire.

Ses deux conducteurs isolés de 2,5mm² et son connecteur Plug & Play préinstallé permettent une connexion rapide des micro-onduleurs. Léger, souple et résistant aux intempéries, il est adapté aux installations photovoltaïques extérieures.

Comment fonctionne le Q Cable Enphase ?

• Chaque connecteur reçoit un micro-onduleur Enphase compatible.
• Les micro-onduleurs sont raccordés sur une même ligne AC monophasée.
• L’espacement de 2m entre les connecteurs convient aux panneaux posés en paysage.
• Le câble transporte le courant alternatif vers les protections électriques puis le réseau.
• La déconnexion d’un micro-onduleur nécessite l’outil Enphase adapté.

Quantité à commander

• Prévoir 1 article par micro-onduleur à raccorder.
• Pour 4 micro-onduleurs, commander 4 articles.
• Les sections commandées sont fournies sous forme de guirlande continue.

Avantages du Q Cable

• 50% plus léger que le câble Enphase de génération précédente.
• Connecteurs Plug & Play préinstallés pour accélérer la pose.
• Conçu pour les panneaux photovoltaïques installés en paysage.
• Câble souple et facile à positionner sous les modules.
• Résistant aux UV, à l’humidité et aux intempéries.
• Compatible avec les accessoires Enphase IQ Cabling monophasés.

Caractéristiques techniques

• Marque : Enphase Energy
• Référence : Q-25-17-240
• Type : câble AC monophasé
• Orientation : paysage
• Espacement entre connecteurs : 2m
• Section des conducteurs : 2 x 2,5mm²
• Connecteur : Plug & Play préinstallé
• Compatibilité : micro-onduleurs Enphase IQ7 et IQ8
• Poids net : 0,32kg
• Certification : CE

Installation

• Fixer le câble à la structure sans exercer de traction sur les connecteurs.
• Brancher chaque micro-onduleur jusqu’au verrouillage complet.
• Fermer chaque connecteur inutilisé avec un bouchon d’étanchéité compatible.
• Installer un embout de terminaison Enphase sur l’extrémité libre du câble.
• Respecter le nombre maximal de micro-onduleurs autorisé par circuit.
• Dimensionner les protections électriques selon l’installation.

Informations de sécurité

• Couper l’alimentation avant toute installation ou déconnexion.
• Ne pas utiliser un câble pincé, coupé ou endommagé.
• Ne jamais laisser un connecteur inutilisé sans bouchon d’étanchéité.
• Utiliser uniquement des accessoires Enphase compatibles.
• Respecter les instructions du fabricant et les normes électriques applicables.
• Confier le raccordement à un professionnel qualifié.

Garantie

• Garantie fabricant : 2 ans
• Garantie magasin : 2 ans

À savoir

L’embout de terminaison, les bouchons d’étanchéité et l’outil de déconnexion sont vendus séparément. Prévoir une section de Q Cable pour chaque micro-onduleur à raccorder.
