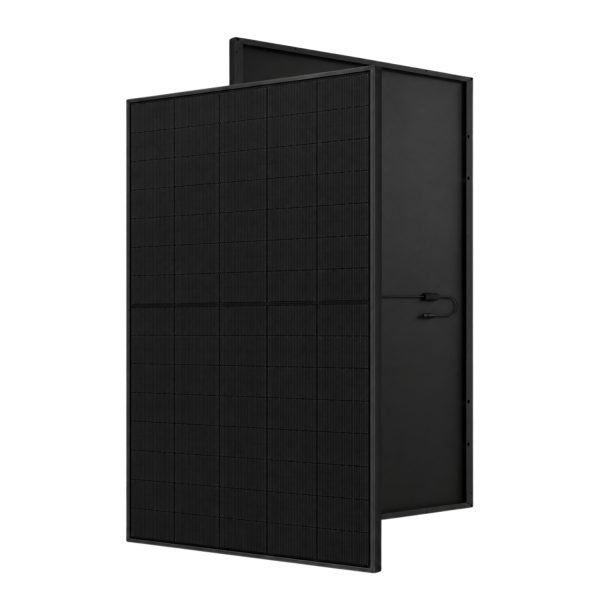

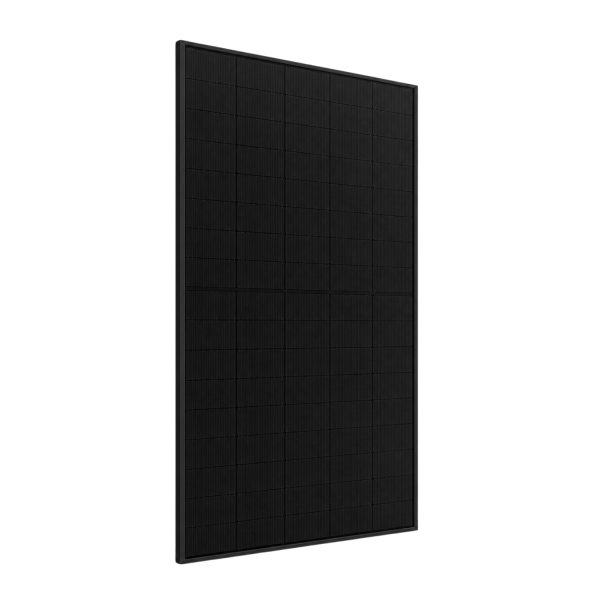

Le panneau solaire Einnova ESM-500M développe une puissance maximale de 500W avec un rendement module de 23,08%. Sa technologie TOPCon N-Type monocristalline et ses 120 demi-cellules permettent d’améliorer la collecte du courant, la production d’énergie et la fiabilité du module.
Avec sa finition Tout Noir, son cadre en aluminium anodisé noir et son verre trempé antireflet de 3,2mm, il combine performance photovoltaïque et intégration esthétique pour les installations résidentielles ou professionnelles.
Comment fonctionne le panneau Einnova 500W ?
Les cellules N-Type TOPCon convertissent le rayonnement solaire en courant continu.
La conception à demi-cellules et multi-grilles améliore la collecte du courant.
La puissance produite est transmise à l’onduleur ou au micro-onduleur par les câbles photovoltaïques.
Le panneau solaire Einnova ESM-500M développe une puissance maximale de 500W avec un rendement module de 23,08%. Sa technologie TOPCon N-Type monocristalline et ses 120 demi-cellules permettent d’améliorer la collecte du courant, la production d’énergie et la fiabilité du module.
Avec sa finition Tout Noir, son cadre en aluminium anodisé noir et son verre trempé antireflet de 3,2mm, il combine performance photovoltaïque et intégration esthétique pour les installations résidentielles ou professionnelles.
Comment fonctionne le panneau Einnova 500W ?
Les cellules N-Type TOPCon convertissent le rayonnement solaire en courant continu.
La conception à demi-cellules et multi-grilles améliore la collecte du courant.
La puissance produite est transmise à l’onduleur ou au micro-onduleur par les câbles photovoltaïques.
La technologie N-Type limite les phénomènes de dégradation LID / LETID.
La conception du module réduit également le risque de dégradation PID.
Performances électriques
Puissance maximale Pmax : 500W
Rendement du module : 23,08%
Tension à puissance maximale Vmp : 35,98V
Courant à puissance maximale Imp : 13,90A
Tension en circuit ouvert Voc : 43,31V
Courant de court-circuit Isc : 14,59A
Tension maximale système : 1500V DC
Courant maximal de fusible série : 25A
Tolérance de puissance : 0 à +5W
Avantages du panneau Einnova
Technologie TOPCon N-Type à haut rendement.
Rendement élevé de 23,08% pour exploiter efficacement la surface disponible.
120 demi-cellules monocristallines de 182mm.
Résistance renforcée aux phénomènes PID, LID et LETID.
Tests de résistance au brouillard salin intense et à l’ammoniac.
Verre trempé avec traitement antireflet.
Boîte de jonction IP68.
Finition noire adaptée aux installations recherchant une intégration discrète.
Caractéristiques techniques
Marque : Einnova Solarline
Modèle : ESM-500M
Technologie : N-Type TOPCon monocristallin
Nombre de demi-cellules : 120 (6 x 20)
Dimensions : 1910 x 1134 x 30mm
Poids : 24kg ±3%
Verre : 3,2mm trempé avec revêtement antireflet
Cadre : aluminium anodisé noir
Boîte de jonction : IP68
Longueur de câble : 1000mm
Température de fonctionnement : -40°C à +85°C
Température nominale de cellule : 45 ±2°C
Classe de sécurité : Classe II
Résistance et durabilité
Charge maximale indiquée : 5400 / 2400 avant / arrière.
Conception adaptée aux conditions environnementales difficiles.
Résistance renforcée à l’humidité, au brouillard salin et à l’ammoniac.
Garantie produit et puissance linéaire annoncée jusqu’à 40 ans.
Installation
Installer le panneau sur une structure adaptée à ses dimensions et à son poids.
Respecter les limites de tension et de courant de l’onduleur ou du micro-onduleur associé.
Utiliser des connecteurs et câbles photovoltaïques compatibles.
Éviter les zones d’ombrage susceptibles de réduire la production.
Respecter les instructions du fabricant et les règles électriques applicables.
Conformité
Le module est annoncé conforme aux référentiels IEC 61215:2016 et IEC 61730:2016. Le fabricant mentionne également les systèmes de management ISO 9001:2015, ISO 14001:2015 et ISO 45001:2018.
À savoir
Les performances réelles dépendent de l’ensoleillement, de l’orientation, de l’inclinaison, de la température et des conditions d’installation. Vérifiez toujours la compatibilité électrique du panneau avec l’onduleur ou le micro-onduleur avant raccordement.
