Kit solaire 4000Wc DMEGC Hoymiles

Contenu du kit

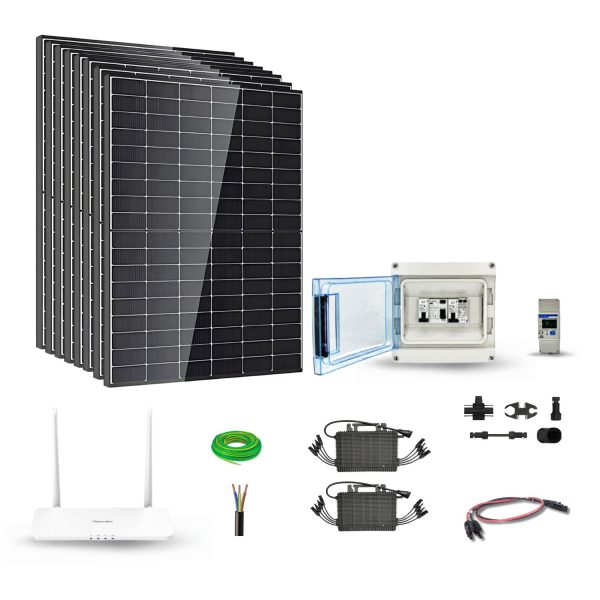

8 panneaux bifaciaux DMEGC 500Wc + 2 micro-onduleurs Hoymiles HMS-2000-4T 2000VA + 1 passerelle DTU-Pro-S + 1 compteur DDSU666 avec tore 100A + 1 coffret AC Technideal 6kW 32A 300mA + 2 HMS Trunk Connector Flex-S3 + 1 câble d’interconnexion HMS ENH60-230 de 2,3m en 3×6mm² + 1 bouchon d’étanchéité Flex-S3 + 1 HMS Terminal Connector + 1 outil de déconnexion HMS + 8 jeux de 2 rallonges MC4 de 1m + 10m de câble H07RN-F 3G6mm² + 20m de câble de terre H07V-K 6mm²

Kit solaire 4000Wc bifacial autoconsommation – Hoymiles + DMEGC

Ce kit solaire 4000Wc pour réseau monophasé 230V associe 8 panneaux DMEGC bifaciaux N-Type de 500Wc à 2 micro-onduleurs Hoymiles HMS-2000-4T. Leurs 8 MPPT indépendants assurent une gestion panneau par panneau afin d’optimiser la production.

La passerelle DTU-Pro-S et le compteur DDSU666 assurent le suivi de...

Contenu du kit

8 panneaux bifaciaux DMEGC 500Wc + 2 micro-onduleurs Hoymiles HMS-2000-4T 2000VA + 1 passerelle DTU-Pro-S + 1 compteur DDSU666 avec tore 100A + 1 coffret AC Technideal 6kW 32A 300mA + 2 HMS Trunk Connector Flex-S3 + 1 câble d’interconnexion HMS ENH60-230 de 2,3m en 3×6mm² + 1 bouchon d’étanchéité Flex-S3 + 1 HMS Terminal Connector + 1 outil de déconnexion HMS + 8 jeux de 2 rallonges MC4 de 1m + 10m de câble H07RN-F 3G6mm² + 20m de câble de terre H07V-K 6mm²

Kit solaire 4000Wc bifacial autoconsommation – Hoymiles + DMEGC

Ce kit solaire 4000Wc pour réseau monophasé 230V associe 8 panneaux DMEGC bifaciaux N-Type de 500Wc à 2 micro-onduleurs Hoymiles HMS-2000-4T. Leurs 8 MPPT indépendants assurent une gestion panneau par panneau afin d’optimiser la production.

La passerelle DTU-Pro-S et le compteur DDSU666 assurent le suivi de la production et de la consommation, avec possibilité de zéro injection. Le coffret AC, le câblage HMS et les conducteurs nécessaires au raccordement sont inclus.

Comment fonctionne le kit ?

• Les 8 panneaux bifaciaux valorisent le rayonnement reçu sur leurs deux faces.
• Chaque panneau est suivi par un MPPT indépendant.
• Les 2 HMS-2000-4T convertissent le courant continu en courant alternatif 230V.
• Le coffret AC protège la liaison vers le tableau électrique.
• La DTU-Pro-S transmet les données vers S-Miles Cloud.
• Le DDSU666 mesure les flux d’énergie et permet le pilotage de l’injection réseau.

Panneaux DMEGC 500Wc bifaciaux

• Modèle : DM500M10RT-B60HBT
• Technologie : N-Type monocristallin bifacial verre/verre
• Puissance : 500Wc par panneau – 4000Wc au total
• Rendement : 22,6%
• Vmp / Imp : 36,87V / 13,56A
• Voc / Isc : 44,22V / 14,04A
• Dimensions : 1950 x 1134 x 30mm – Poids : 27,1kg
• Garantie produit : 25 ans
• Garantie linéaire : 30 ans, minimum 87,4% en 30e année

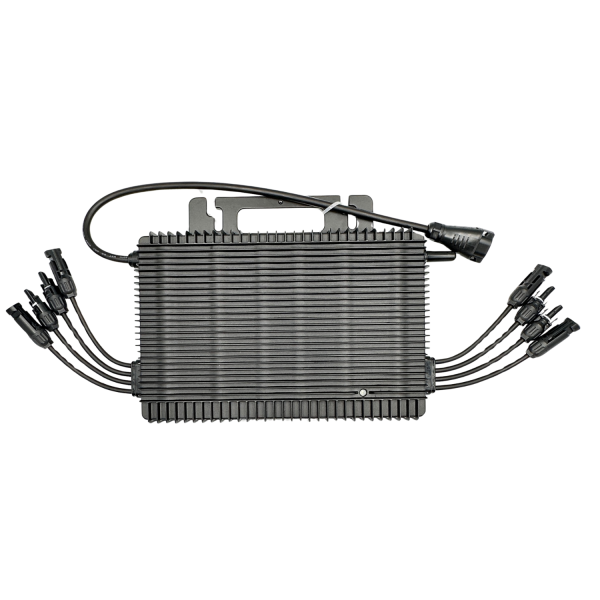

Micro-onduleurs Hoymiles HMS-2000-4T

• Quantité : 2 – puissance totale 4000VA
• MPPT : 4 par unité – 8 MPPT au total
• Modules recommandés : 400 à 670Wc+
• Tension DC maximale : 65V – Plage MPPT : 16 à 60V
• Courant d’entrée maximal : 4 x 14A par unité
• Rendement maximal CEC : 96,5% – MPPT : 99,8%
• Communication : Sub-1G – Protection : IP67
• Dimensions : 331 x 218 x 36,6mm – 4,7kg
• Garantie fabricant : 12 ans

Supervision et protections

• DTU-Pro-S : communication Sub-1G, Wi-Fi/Ethernet et suivi S-Miles Cloud.
• DDSU666 : compteur monophasé bidirectionnel classe 1 avec tore ouvrant 100A, RS485 Modbus-RTU.

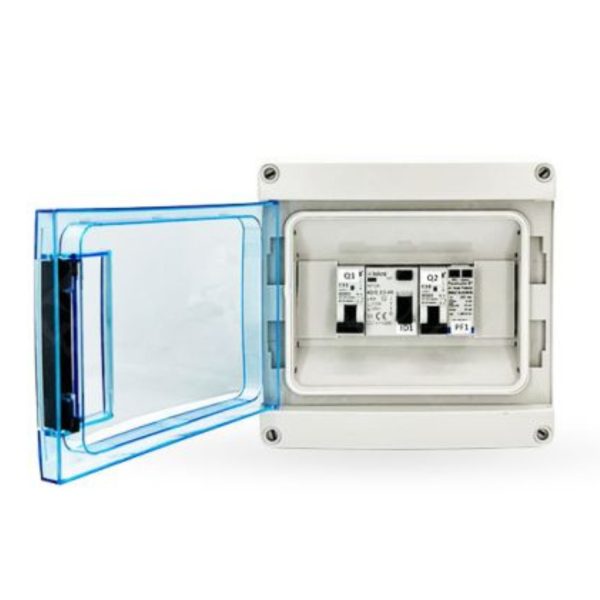

• Coffret AC 6kW : disjoncteur 32A, différentiel 40A 300mA et parafoudre Type II.

Câblage inclus

• 1 ENH60-230 : 2,3m, 3×6mm², courant nominal 40A à 55°C, pour relier les micro-onduleurs HMS.
• 2 Trunk Connector Flex-S3 + 1 bouchon Flex-S3 + 1 Terminal Connector + 1 outil HMS.
• 8 jeux de 2 rallonges MC4 de 1m en 4mm².
• 10m H07RN-F 3G6mm² pour la liaison AC + 20m H07V-K 6mm² pour la terre.

Installation et sécurité

• Installer les panneaux sur une structure adaptée et raccorder chaque groupe au micro-onduleur correspondant.
• Raccorder les micro-onduleurs au coffret AC puis au tableau électrique.
• Installer le DDSU666 sur rail DIN et réaliser une mise à la terre conforme.
• Couper les alimentations avant toute intervention et respecter les instructions fabricants.
• La protection 300mA ne remplace pas une protection 30mA lorsqu’elle est requise.

À savoir

Ce kit est destiné à une installation raccordée au réseau 230V et ne convient pas seul à un site isolé. Les fixations et la batterie ne sont pas incluses. Les performances dépendent de l’ensoleillement, de l’orientation, de l’inclinaison, de l’ombrage et des conditions d’installation.
