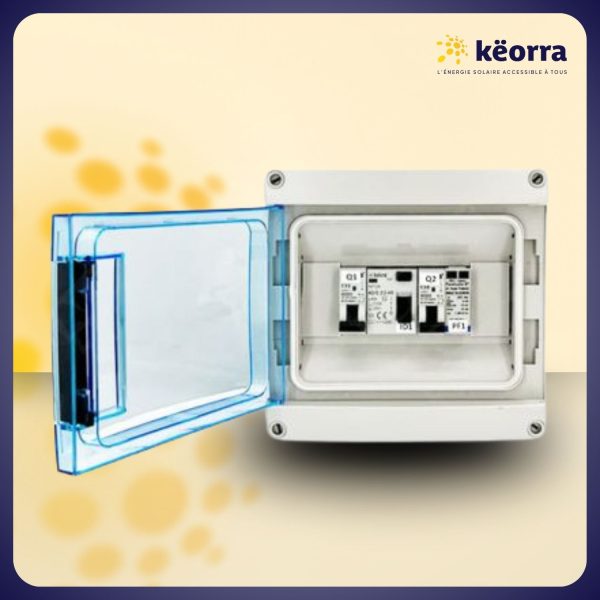

Coffret AC – 6kW – 32A – Technideal

Contenu du kit

1 coffret AC Technideal 6kW 32A prééquipé

Coffret AC 6kW 32A Technideal – Protection photovoltaïque monophasée

Le coffret AC Technideal 6kW – 32A protège la partie courant alternatif d’une installation photovoltaïque monophasée. Placé entre l’onduleur et le tableau électrique, il protège contre les surtensions, surcharges, courts-circuits et défauts d’isolement.

Prééquipé et câblé, il permet d’isoler la production photovoltaïque afin d’intervenir sur l’onduleur sans couper l’alimentation générale. Il regroupe dans un seul boîtier les protections essentielles au fonctionnement sûr de la partie AC de l’installation solaire et facilite la maintenance.

Comment fonctionne le coffret AC Technideal ?

• Il s’installe entre la sortie AC de l’onduleur et le tableau électrique.
• Le disjoncteur 1P + neutre 32A protège contre les surcharges et courts-circuits.
• L’interrupteur différentiel 40A – 300mA détecte les défauts d’isolement.
• Le parafoudre Type II limite les surtensions.
• Le coffret...

Contenu du kit

1 coffret AC Technideal 6kW 32A prééquipé

Coffret AC 6kW 32A Technideal – Protection photovoltaïque monophasée

Le coffret AC Technideal 6kW – 32A protège la partie courant alternatif d’une installation photovoltaïque monophasée. Placé entre l’onduleur et le tableau électrique, il protège contre les surtensions, surcharges, courts-circuits et défauts d’isolement.

Prééquipé et câblé, il permet d’isoler la production photovoltaïque afin d’intervenir sur l’onduleur sans couper l’alimentation générale. Il regroupe dans un seul boîtier les protections essentielles au fonctionnement sûr de la partie AC de l’installation solaire et facilite la maintenance.

Comment fonctionne le coffret AC Technideal ?

• Il s’installe entre la sortie AC de l’onduleur et le tableau électrique.
• Le disjoncteur 1P + neutre 32A protège contre les surcharges et courts-circuits.
• L’interrupteur différentiel 40A – 300mA détecte les défauts d’isolement.
• Le parafoudre Type II limite les surtensions.
• Le coffret permet de couper uniquement la production photovoltaïque.

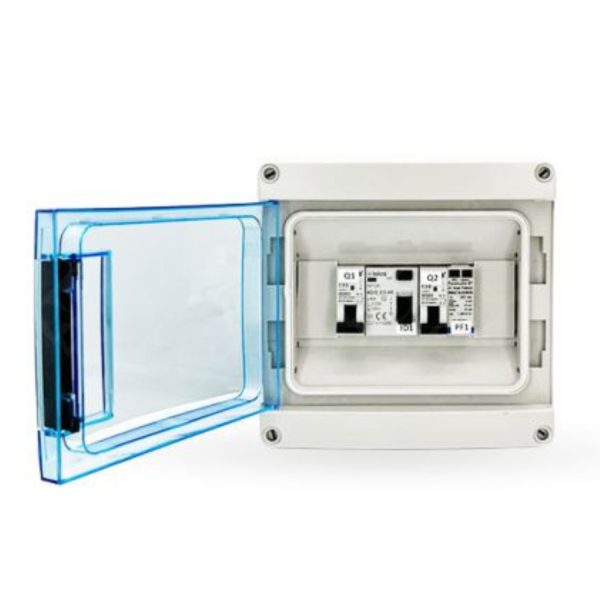

Protections intégrées

• Disjoncteur 1P + neutre : 32A
• Interrupteur différentiel 2P Type AC : 40A – 300mA
• Parafoudre Type II débrochable : 20kA – maximum 40kA
• Câblage intérieur : raccordement direct en H07VK
• Schéma électrique et étiquetage anti-UV fournis.

Avantages du coffret AC Technideal

• Protection complète de la partie AC jusqu’à 6kW.
• Équipements préinstallés et précâblés pour simplifier la pose.
• Protection contre les surtensions, défauts d’isolement, surcharges et courts-circuits.
• Isolation de la production solaire sans couper toute l’électricité.
• Porte transparente pour contrôler les protections.

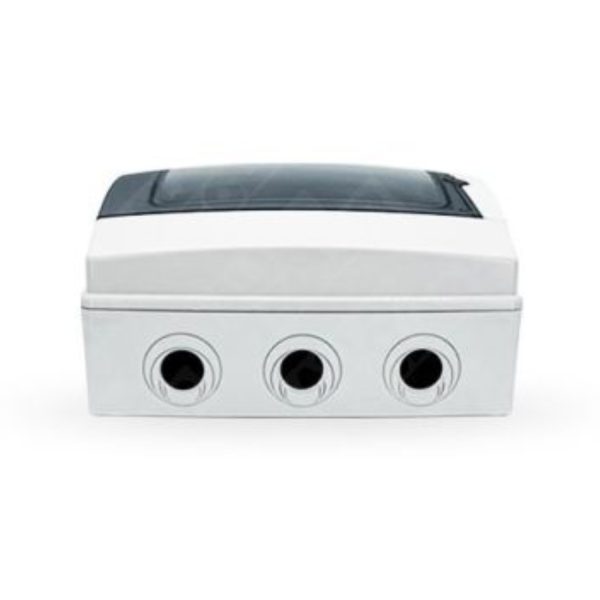

• Boîtier résistant aux intempéries, aux chocs et aux UV.

Caractéristiques techniques

• Marque : Technideal
• Puissance maximale : 6kW
• Disjoncteur : 32A
• Réseau : monophasé
• Protection différentielle : 40A – 300mA – Type AC
• Parafoudre : Type II débrochable
• Courant nominal de décharge : 20kA
• Courant maximal de décharge : 40kA
• Indice de protection : IP65
• Résistance mécanique : IK07
• Matériau : ABS anti-UV
• Porte : transparente

Pourquoi choisir ce coffret AC photovoltaïque ?

• Idéal pour une installation photovoltaïque résidentielle ou commerciale monophasée.
• Compatible avec un onduleur ou des micro-onduleurs adaptés aux caractéristiques du coffret.
• Solution prééquipée limitant les opérations de câblage.
• Facilite la maintenance en isolant uniquement la production solaire.
• Regroupe les principales protections AC dans un boîtier robuste.

Installation

• Installer le coffret entre l’onduleur photovoltaïque et le tableau électrique.
• Choisir un emplacement accessible et adapté.
• Employer des conducteurs dimensionnés selon l’installation.
• Vérifier la compatibilité avec le réseau et l’onduleur.
• Contrôler le serrage avant la mise sous tension.

Informations de sécurité

• Respecter la NF C 15-100 et les règles photovoltaïques applicables.
• Vérifier le dimensionnement des protections selon l’onduleur.
• Couper les alimentations AC et DC avant toute intervention.
• Ne jamais intervenir sur le coffret sous tension.
• Une mise à la terre conforme est indispensable.
• Faire appel à un professionnel qualifié en cas de doute.

Réglementation et conformité

Le coffret répond aux normes NF EN 61643-11 et UTE C 15-712-1. La conformité finale dépend de la configuration de l’installation et des prescriptions applicables.

À savoir

L’aspect extérieur et la disposition interne peuvent varier selon les séries. Les composants conserveront des caractéristiques équivalentes. Photographies non contractuelles.

Avant l’installation, vérifiez la puissance, le courant de sortie de l’onduleur et la compatibilité des protections avec votre projet.
