Kit Solaire 1000Wc DMEGC – Micro-onduleur Hoymiles Sub1G – Pro

Contenu du kit

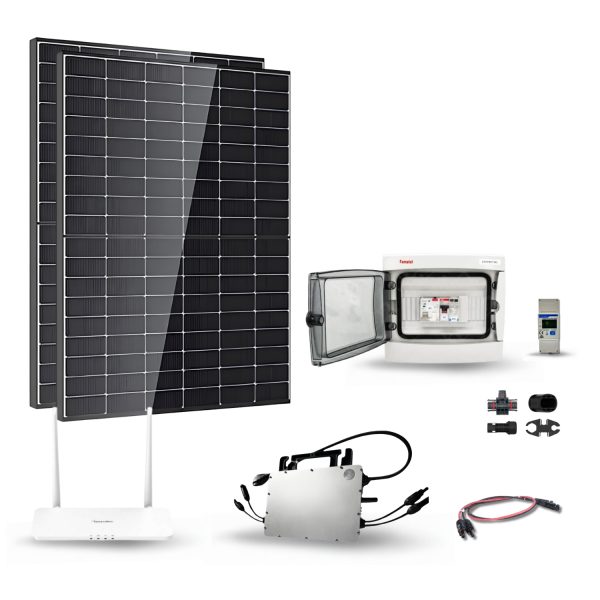

2 panneaux bifaciaux DMEGC 500Wc + 1 micro-onduleur Hoymiles HMS-1000-2T + 1 passerelle DTU-Pro-S + 1 compteur DDSU666 avec tore 100A + 1 coffret AC Technideal 3kW 20A 300mA + 1 HMS Trunk Connector Flex-S3 + 1 bouchon d’étanchéité Flex-S3 + 1 HMS Terminal Connector + 1 outil de déconnexion HMS + 2 rallonges MC4 de 1m + 10m de câble H07RN-F 3G2,5mm² + 20m de câble de terre H07V-K 6mm²

Kit solaire 1000Wc bifacial autoconsommation – Hoymiles + DMEGC

Ce kit solaire 1000Wc pour réseau monophasé 230V associe 2 panneaux DMEGC bifaciaux N-Type de 500Wc à un micro-onduleur Hoymiles HMS-1000-2T de 1000VA avec 2 MPPT indépendants.

La DTU-Pro-S et le compteur DDSU666 permettent de suivre production et consommation et de piloter la limitation d’injection. Le coffret AC, les accessoires Flex-S3 et les câbles de raccordement sont inclus.

Comment fonctionne...

Contenu du kit

2 panneaux bifaciaux DMEGC 500Wc + 1 micro-onduleur Hoymiles HMS-1000-2T + 1 passerelle DTU-Pro-S + 1 compteur DDSU666 avec tore 100A + 1 coffret AC Technideal 3kW 20A 300mA + 1 HMS Trunk Connector Flex-S3 + 1 bouchon d’étanchéité Flex-S3 + 1 HMS Terminal Connector + 1 outil de déconnexion HMS + 2 rallonges MC4 de 1m + 10m de câble H07RN-F 3G2,5mm² + 20m de câble de terre H07V-K 6mm²

Kit solaire 1000Wc bifacial autoconsommation – Hoymiles + DMEGC

Ce kit solaire 1000Wc pour réseau monophasé 230V associe 2 panneaux DMEGC bifaciaux N-Type de 500Wc à un micro-onduleur Hoymiles HMS-1000-2T de 1000VA avec 2 MPPT indépendants.

La DTU-Pro-S et le compteur DDSU666 permettent de suivre production et consommation et de piloter la limitation d’injection. Le coffret AC, les accessoires Flex-S3 et les câbles de raccordement sont inclus.

Comment fonctionne le kit ?

• Les panneaux bifaciaux captent le rayonnement sur leurs deux faces.
• Chaque panneau est optimisé par un MPPT indépendant.
• Le HMS-1000-2T convertit le courant continu en courant alternatif 230V.
• Le coffret AC protège la liaison vers le tableau électrique.
• La DTU-Pro-S transmet les données à S-Miles Cloud.
• Le DDSU666 mesure les flux d’énergie et permet le zéro injection.

Panneaux DMEGC 500Wc bifaciaux

• Modèle : DM500M10RT-B60HBT
• Technologie : N-Type monocristallin bifacial verre/verre
• Puissance : 500Wc par panneau – 1000Wc au total
• Rendement : 22,6%
• Vmp / Imp : 36,87V / 13,56A
• Voc / Isc : 44,22V / 14,04A
• Dimensions : 1950 x 1134 x 30mm
• Poids : 27,1kg par panneau
• Garantie produit : 25 ans
• Garantie linéaire : 30 ans, minimum 87,4% en 30e année

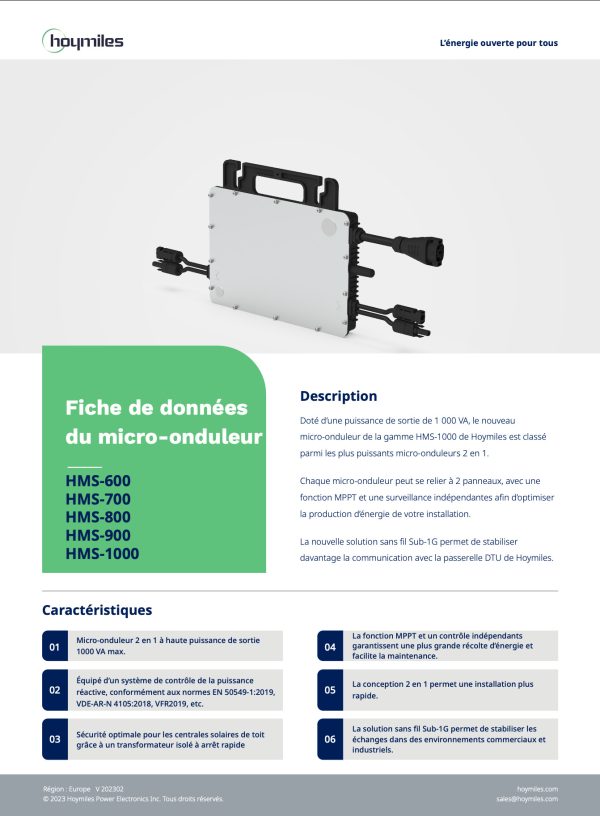

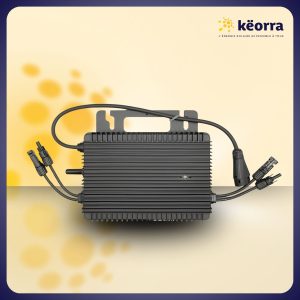

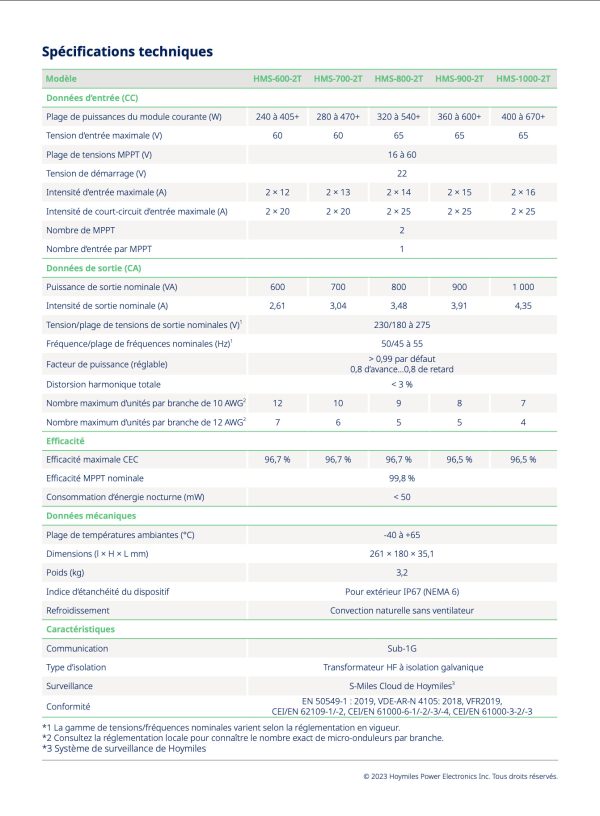

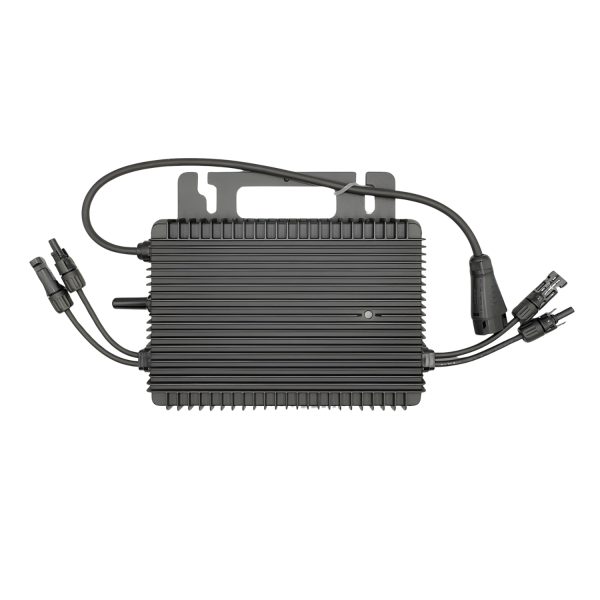

Micro-onduleur Hoymiles HMS-1000-2T

• Puissance de sortie : 1000VA
• MPPT : 2 – 1 panneau par MPPT
• Puissance panneau recommandée : 400 à 670Wc+
• Tension DC maximale : 65V
• Plage MPPT : 16 à 60V
• Courant d’entrée maximal : 2 x 16A
• Rendement maximal CEC : 96,5%
• Communication : Sub-1G
• Protection : IP67
• Garantie fabricant : 12 ans

Compteur DDSU666 et supervision

• Compteur monophasé DDSU666 avec tore ouvrant 100A inclus.
• Mesure bidirectionnelle production / consommation, précision classe 1.
• Communication RS485 Modbus-RTU avec la DTU-Pro-S.
• Activation et pilotage du zéro injection.
• Affichage LCD intégré.
• Dimensions : 89 x 36 x 74mm – poids 0,7kg.

Équipements et câblage inclus

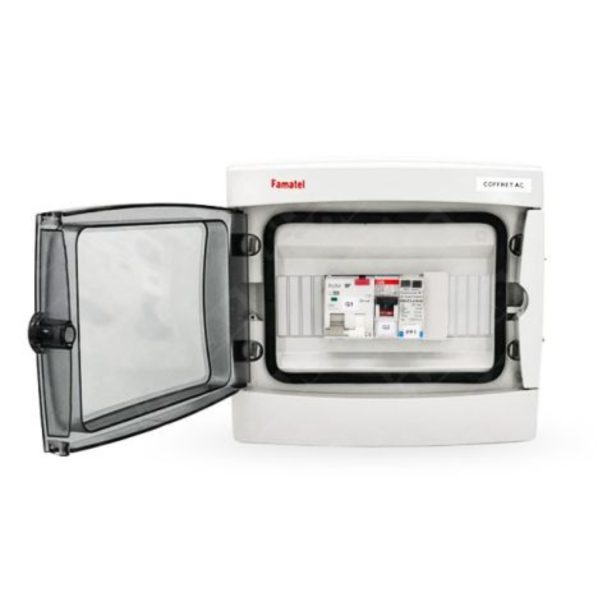

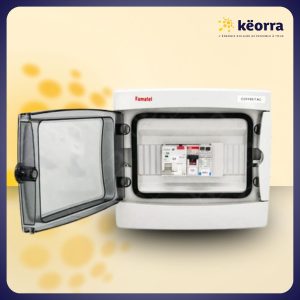

• Coffret AC Technideal 3kW – 20A – 300mA avec protections AC et parafoudre.
• 1 Trunk Connector Flex-S3 + 1 bouchon Flex-S3 + 1 Terminal Connector.
• 1 outil de déconnexion HMS + 2 rallonges MC4 de 1m.
• 10m de câble H07RN-F 3G2,5mm² pour la liaison AC.
• 20m de câble de terre H07V-K 6mm² vert/jaune.

Avantages du kit

• 1000Wc de puissance photovoltaïque totale.
• Optimisation panneau par panneau grâce aux 2 MPPT.
• Panneaux bifaciaux valorisant aussi le rayonnement arrière.
• Suivi production / consommation avec DTU-Pro-S + DDSU666.
• Fonction zéro injection avec le compteur inclus.

Installation et sécurité

• Installer les panneaux sur une structure adaptée.
• Raccorder le micro-onduleur au coffret AC puis au tableau électrique.
• Installer le DDSU666 sur rail DIN et son tore autour de la phase d’arrivée.
• Réaliser une mise à la terre conforme.
• Couper l’alimentation avant tout raccordement électrique.
• La protection 300mA ne remplace pas une protection 30mA lorsqu’elle est requise.

À savoir

Ce kit est destiné à une installation raccordée au réseau 230V et ne convient pas seul à un site isolé. Les fixations et la batterie ne sont pas incluses. Les performances varient selon l’ensoleillement, l’orientation, l’inclinaison, l’ombrage et les conditions d’installation.
