Coffret AC – 3kW – 20A – Technideal

Contenu du kit

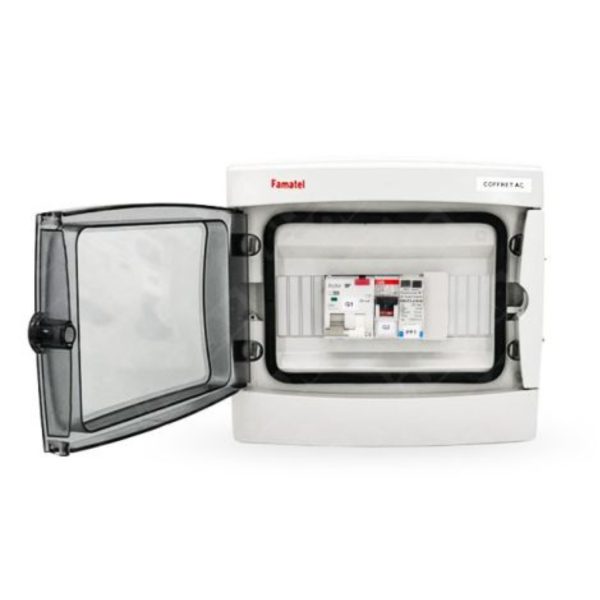

1 coffret AC Technideal 3kW 20A – 300mA prééquipé

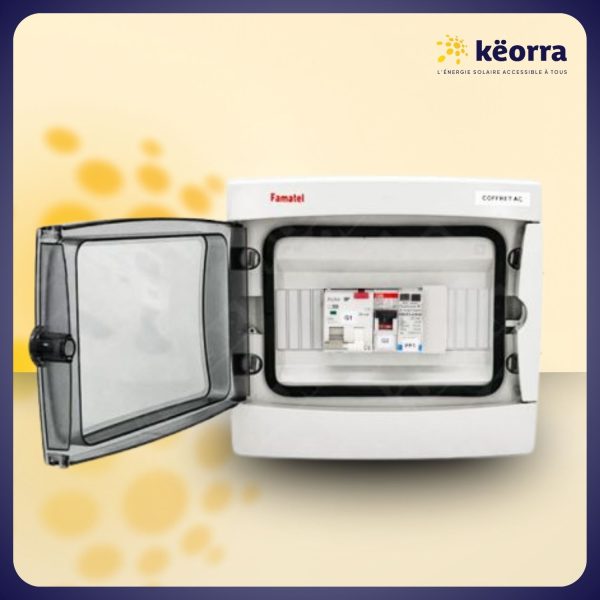

Coffret AC 3kW 20A 300mA Technideal – Protection photovoltaïque monophasée

Le coffret AC Technideal Cofac 3kW – 300mA protège la partie courant alternatif d’une installation photovoltaïque monophasée. Placé entre l’onduleur et le tableau électrique, il protège contre les surtensions, courts-circuits et défauts d’isolement.

Prééquipé et câblé, il permet d’isoler la production photovoltaïque pour intervenir sur l’onduleur sans couper toute l’alimentation du logement.

Comment fonctionne le coffret AC Technideal ?

• Il s’installe entre la sortie AC de l’onduleur et le tableau électrique.
• Le disjoncteur phase-neutre 16A protège contre les surcharges et courts-circuits.
• L’interrupteur différentiel 300mA détecte les défauts d’isolement.
• Le parafoudre monophasé limite les surtensions.
• Le coffret permet d’isoler uniquement la partie photovoltaïque.

Protections intégrées

• Interrupteur différentiel : 25A – 300mA – 240V
• Disjoncteur phase-neutre: 16A – 3kVA –...

Contenu du kit

1 coffret AC Technideal 3kW 20A – 300mA prééquipé

Coffret AC 3kW 20A 300mA Technideal – Protection photovoltaïque monophasée

Le coffret AC Technideal Cofac 3kW – 300mA protège la partie courant alternatif d’une installation photovoltaïque monophasée. Placé entre l’onduleur et le tableau électrique, il protège contre les surtensions, courts-circuits et défauts d’isolement.

Prééquipé et câblé, il permet d’isoler la production photovoltaïque pour intervenir sur l’onduleur sans couper toute l’alimentation du logement.

Comment fonctionne le coffret AC Technideal ?

• Il s’installe entre la sortie AC de l’onduleur et le tableau électrique.
• Le disjoncteur phase-neutre 16A protège contre les surcharges et courts-circuits.
• L’interrupteur différentiel 300mA détecte les défauts d’isolement.
• Le parafoudre monophasé limite les surtensions.
• Le coffret permet d’isoler uniquement la partie photovoltaïque.

Protections intégrées

• Interrupteur différentiel : 25A – 300mA – 240V
• Disjoncteur phase-neutre : 16A – 3kVA – 230V
• Parafoudre monophasé : DS215-230/G
• Câblage intérieur : raccordement direct en H07VK
• Schéma électrique et autocollants de sécurité fournis.

Avantages du coffret AC Technideal

• Protection complète de la partie AC jusqu’à 3kW.
• Équipements préinstallés et précâblés pour simplifier la pose.
• Protection contre les surtensions, défauts d’isolement, surcharges et courts-circuits.
• Isolation de la production solaire sans couper toute l’électricité.
• Porte transparente pour contrôler les protections.
• Boîtier résistant aux intempéries, aux chocs et aux UV.

Caractéristiques techniques

• Marque : Technideal
• Modèle : Cofac 3kW – 300mA
• Réseau : monophasé
• Puissance : jusqu’à 3kW
• Format : 8 modules
• Différentiel : 25A – 300mA – 240V
• Disjoncteur : phase-neutre 16A
• Protection : IP65
• Résistance mécanique : IK07
• Matériau : ABS anti-UV
• Porte : transparente, réversible et plombable
• Régime de neutre : TT et TN-S

Pourquoi choisir ce coffret AC photovoltaïque ?

• Idéal pour sécuriser une installation photovoltaïque résidentielle monophasée.
• Compatible avec un onduleur ou des micro-onduleurs adaptés au coffret.
• Solution prééquipée limitant les opérations de câblage.
• Facilite la maintenance en isolant la production solaire.
• Regroupe les principales protections AC dans un boîtier compact.

Installation

• Installer le coffret entre l’onduleur photovoltaïque et le tableau électrique.
• Choisir un emplacement accessible et adapté.
• Utiliser des conducteurs dimensionnés selon l’installation.
• Vérifier la compatibilité avec le réseau et l’onduleur.
• Contrôler le serrage avant la mise sous tension.

Informations de sécurité

• Respecter la NF C 15-100 et les règles photovoltaïques applicables.
• Vérifier le dimensionnement des protections selon l’onduleur.
• Couper les alimentations AC et DC avant toute intervention.
• Ne jamais intervenir sur le coffret sous tension.
• Une mise à la terre conforme est indispensable.
• Le différentiel 300mA ne remplace pas les protections 30mA requises.
• Faire appel à un professionnel qualifié en cas de doute.

Réglementation et conformité

Le coffret répond aux normes NF EN 61643-11, UTE C 15-712-1 et NF C 15-100. La conformité finale dépend de la configuration de l’installation et des prescriptions applicables.

À savoir

L’aspect extérieur et la disposition interne peuvent varier selon les séries. Les composants conserveront des caractéristiques équivalentes. Photographies non contractuelles.

Avant l’installation, vérifiez la puissance, le courant de l’onduleur, le régime de neutre et la compatibilité des protections.
