1 coffret AC Enphase triphasé 9kVA prééquipé avec appareillage Legrand, 1 Q-Relay Enphase triphasé monté, 1 interrupteur différentiel Type A, 1 disjoncteur 20A pour la protection du Q-Relay, 1 disjoncteur 10A pour la passerelle Enphase et 1 parafoudre Type 2 triphasé.

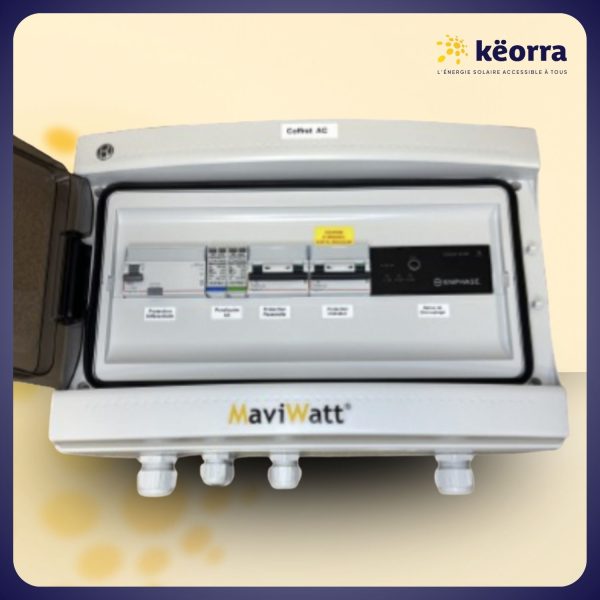

Coffret AC Enphase triphasé 9kVA – 400V avec Q-Relay

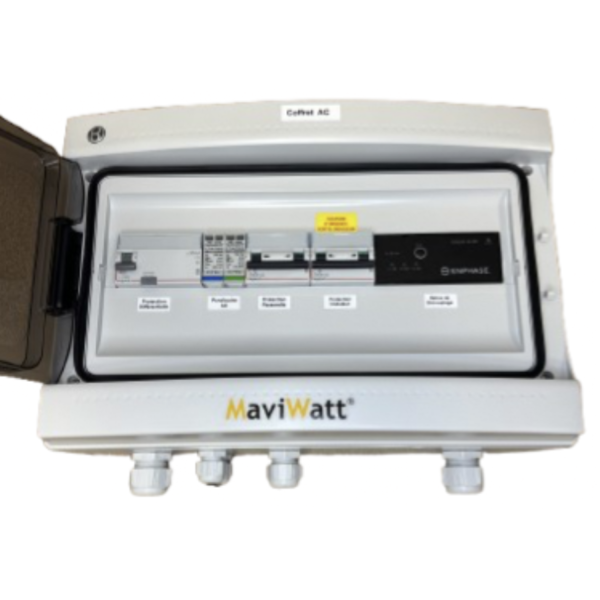

Ce coffret AC Enphase triphasé 9kVA est conçu pour assurer le raccordement et la protection d’une installation photovoltaïque équipée de micro-onduleurs Enphase IQ8. Prééquipé avec un appareillage Legrand et un Q-Relay Enphase triphasé déjà monté, il permet de regrouper dans une seule enveloppe les principales protections électriques nécessaires à la partie AC de l’installation.
Le coffret intègre un interrupteur différentiel 40A – 30mA Type A, un disjoncteur 20A dédié à la protection du Q-Relay triphasé, un disjoncteur 10A pour la protection de la passerelle Enphase ainsi qu’un parafoudre...
Contenu du coffret
1 coffret AC Enphase triphasé 9kVA prééquipé avec appareillage Legrand, 1 Q-Relay Enphase triphasé monté, 1 interrupteur différentiel Type A, 1 disjoncteur 20A pour la protection du Q-Relay, 1 disjoncteur 10A pour la passerelle Enphase et 1 parafoudre Type 2 triphasé.
Coffret AC Enphase triphasé 9kVA – 400V avec Q-Relay
Ce coffret AC Enphase triphasé 9kVA est conçu pour assurer le raccordement et la protection d’une installation photovoltaïque équipée de micro-onduleurs Enphase IQ8. Prééquipé avec un appareillage Legrand et un Q-Relay Enphase triphasé déjà monté, il permet de regrouper dans une seule enveloppe les principales protections électriques nécessaires à la partie AC de l’installation.
Le coffret intègre un interrupteur différentiel 40A – 30mA Type A, un disjoncteur 20A dédié à la protection du Q-Relay triphasé, un disjoncteur 10A pour la protection de la passerelle Enphase ainsi qu’un parafoudre Type 2 triphasé.
L’arrivée des micro-onduleurs s’effectue directement sur l’appareillage intégré au coffret, tandis que la réinjection réseau est prévue sur des bornes en 10mm². Cette conception permet de simplifier le raccordement sur chantier et de centraliser les principales fonctions de protection de l’installation photovoltaïque.
Comment fonctionne le coffret AC Enphase 9kVA ?
Le Q-Relay Enphase triphasé assure la fonction de découplage du champ photovoltaïque en cas d’anomalie du réseau.
Le disjoncteur 20A assure la protection du Q-Relay triphasé.
Le disjoncteur 10A protège l’alimentation de la passerelle Enphase.
L’interrupteur différentiel 40A – 30mA Type A protège l’installation contre les défauts d’isolement.
Le parafoudre Type 2 triphasé limite les surtensions transitoires sur la partie AC.
L’arrivée des micro-onduleurs se fait directement sur l’appareillage du coffret.
La réinjection réseau est prévue sur des bornes en 10mm².
Protections intégrées
1 Q-Relay Enphase triphasé monté
1 interrupteur différentiel : 40A – 30mA – Type A
1 disjoncteur de protection Q-Relay triphasé : 20A
1 disjoncteur de protection passerelle : 10A
1 parafoudre Type 2 triphasé
Réinjection réseau : bornes 10mm²
Arrivée micro-onduleurs : directement sur appareillage
Configuration maximale
Jusqu’à 30 micro-onduleurs Enphase IQ8AC
Jusqu’à 27 micro-onduleurs Enphase IQ8HC
Jusqu’à 21 micro-onduleurs Enphase IQ8P
Avantages du coffret AC Enphase triphasé 9kVA
Puissance nominale : 9kVA.
Conçu pour une installation photovoltaïque en triphasé 400V.
Compatible avec les micro-onduleurs Enphase IQ8AC, IQ8HC et IQ8P.
Q-Relay Enphase triphasé directement intégré.
Appareillage électrique Legrand.
Protection différentielle 40A – 30mA Type A.
Protection dédiée du Q-Relay par disjoncteur 20A.
Protection indépendante de la passerelle Enphase par disjoncteur 10A.
Parafoudre Type 2 triphasé intégré.
Enveloppe IP65 adaptée aux environnements exigeants.
Arrivée micro-onduleurs directement sur appareillage.
Réinjection réseau sur bornes 10mm².
Caractéristiques techniques
Type de produit : coffret AC photovoltaïque triphasé
Compatibilité : micro-onduleurs Enphase IQ8
Réseau : triphasé 400V
Puissance nominale : 9kVA
Appareillage : Legrand
Relais de découplage : 1 Q-Relay Enphase triphasé
Interrupteur différentiel : 40A – 30mA – Type A
Protection Q-Relay : disjoncteur 20A
Protection passerelle : disjoncteur 10A
Parafoudre : Type 2 triphasé
Nombre de modules : 18 modules
Dimensions de l’enveloppe : 288 x 426mm
Indice de protection : IP65
Réinjection réseau : bornes 10mm²
Arrivée onduleur : sur appareillage
Compatibilité avec les micro-onduleurs Enphase IQ8
Ce coffret AC triphasé Enphase 9kVA est adapté aux installations photovoltaïques utilisant les micro-onduleurs Enphase IQ8AC, IQ8HC et IQ8P. Il permet de centraliser les protections AC ainsi que le dispositif de découplage Q-Relay au sein d’un seul coffret.
La configuration maximale est de 30 IQ8AC, 27 IQ8HC ou 21 IQ8P, selon le modèle de micro-onduleur utilisé.
Installation
Installer le coffret entre le champ de micro-onduleurs Enphase et le tableau électrique de l’installation.
Raccorder l’arrivée des micro-onduleurs directement sur l’appareillage prévu dans le coffret.
Raccorder la passerelle Enphase sur le circuit protégé par le disjoncteur 10A.
Effectuer la réinjection réseau sur les bornes prévues en 10mm².
Respecter le schéma électrique fourni avec le coffret.
Contrôler les connexions et les serrages avant la mise sous tension.
Informations de sécurité
Couper toutes les alimentations avant toute intervention sur le coffret.
Respecter la NF C 15-100 ainsi que les règles applicables aux installations photovoltaïques.
Vérifier que le nombre et le modèle de micro-onduleurs respectent la configuration maximale du coffret.
Respecter le schéma de câblage fourni avec le produit.
La mise à la terre et les protections électriques doivent être adaptées à l’installation.
Le raccordement doit être réalisé par un professionnel qualifié.
